读从站中数据配置

TSxPlus可做为Modbus Master（主站），从Modbus Slave（从站）设备中读取数据。

TSxPlus	TSxPlus/从站 关		从站相关	TSxPlus
通讯口	从站号/IP	数据区	从站PLC地址	索引	变量名称	变量类型
串口2	2	线圈	1	0	fMBR001	BOOL
			2	1	fMBR002	BOOL
			3	2	fMBR003	BOOL
			10	9	fMBR004	BOOL
			11	10	fMBR005	BOOL
	3	离散量 输入	10001	0	fMBR101	BOOL
			10002	1	fMBR102	BOOL
			10003	2	fMBR103	BOOL
			10010	9	fMBR104	BOOL
			10011	10	fMBR105	BOOL
以太网1	192.168 .0.10	输入 寄存器	30001	0	iMBR201	INT
			30002	1	iMBR202	INT
			30003	2	iMBR203	WORD
			30004	3	iMBR204	WORD
			30005	4	iMBR205	DINT
			30007	6	iMBR206	DINT
			30051	50	rMBR201	REAL
			30053	52	rMBR202	REAL
		保持 寄存器	40001	0	iMBR301	INT
			40002	1	iMBR302	INT
			40003	2	iMBR303	WORD
			40004	3	iMBR304	WORD
			40005	4	iMBR305	DINT
			40007	6	iMBR306	DINT
			40051	50	rMBR301	REAL
			40053	52	rMBR302	REAL

---

1. 读“线圈”

下面演示使用TSxPlus的CM01模块的“串口2”，读站号为2的从站设备“线圈”数据区的值。 TSxPlus中配置“Modbus主站配置”中的“块1”完成此操作；

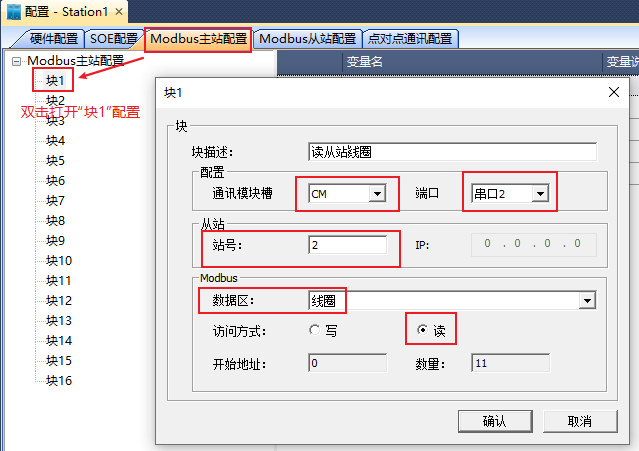

1.1 配置“块1”属性

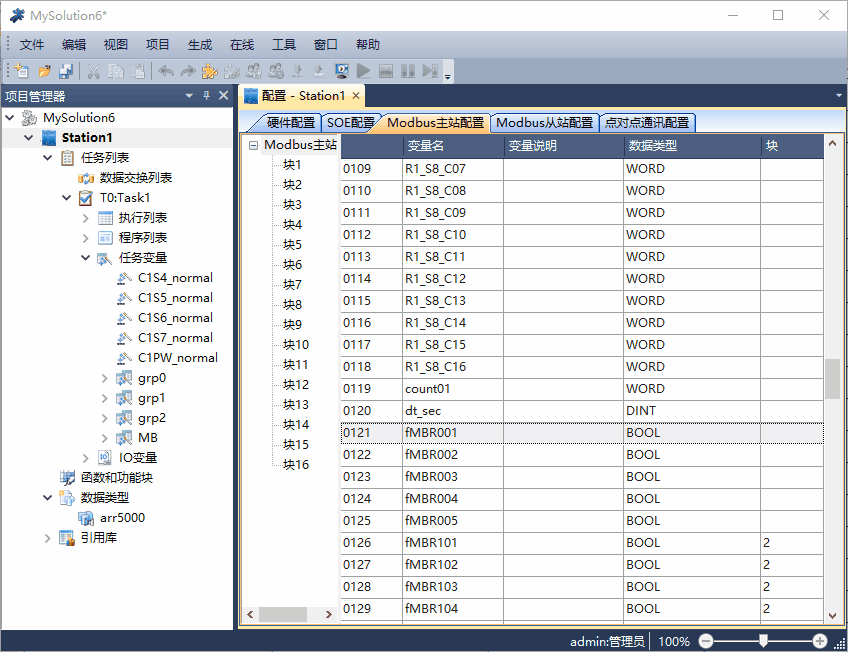

1.2 分配变量到“块1”中，修改索引值

1.3 配置通讯口

---

2. 读“离散量输入”

下面演示使用TSxPlus的CM01模块的“串口2”，读站号为3的从站设备“离散量输入”数据区的变量值。 TSxPlus中配置“Modbus主站配置”中的“块2”完成读数据的操作；

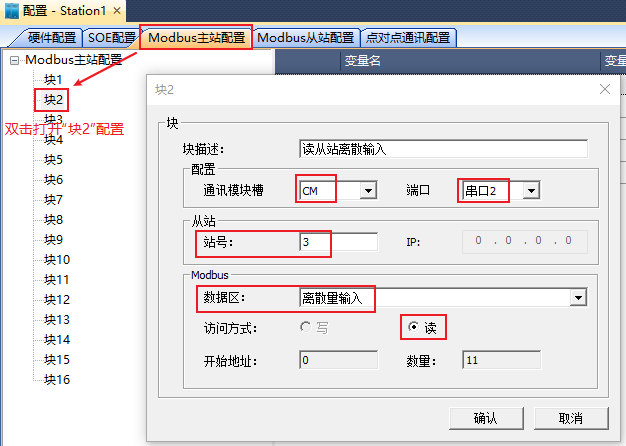

2.1 配置“块2”属性

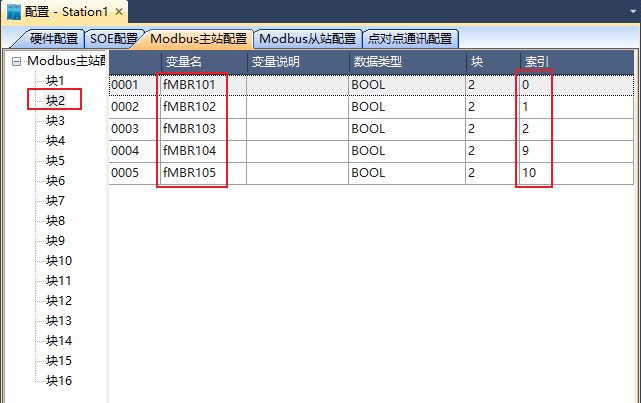

2.2 分配变量到“块2”中，修改索引值

2.3 配置通讯口

---

3. 读“输入寄存器”：整数/实数

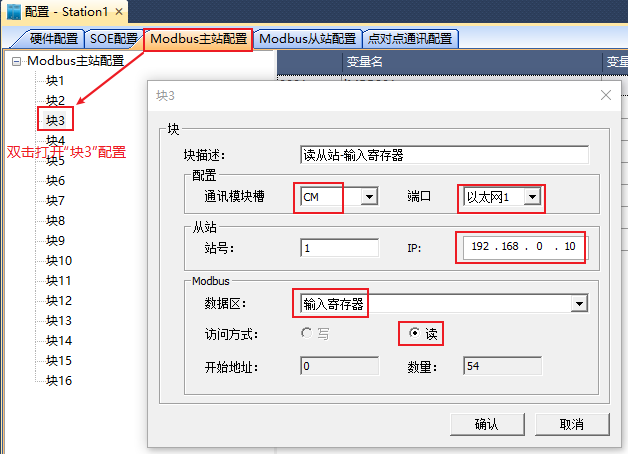

下面演示使用TSxPlus的CM01模块的“网口1”，读IP为”192.168.0.10”的从站设备“输入寄存器”数据区的变量值。 TSxPlus中配置“Modbus主站配置”中的“块3”完成读数据的操作；

3.1 配置“块3”属性

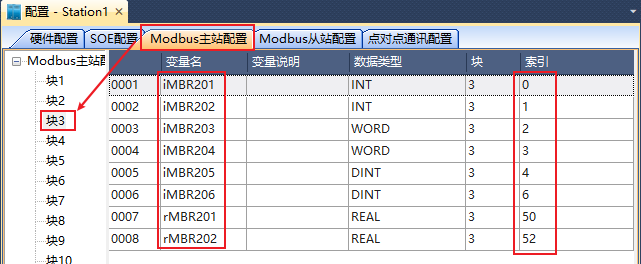

3.2 分配变量到“块3”中，修改索引值

3.3 配置通讯口

---

4. 读“保持寄存器”：整数/实数

下面演示使用TSxPlus的CM01模块的“网口1”，读IP为”192.168.0.10”的从站设备“保持寄存器”数据区的变量值。 TSxPlus中配置“Modbus主站配置”中的“块4”完成读数据的操作；

4.1 配置“块4”属性

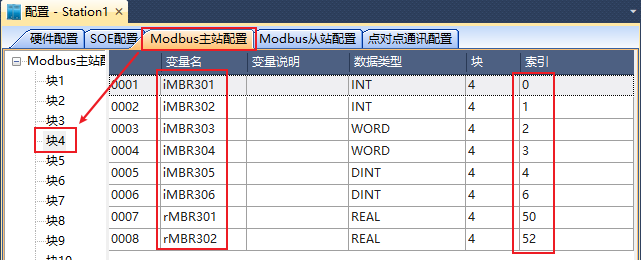

4.2 分配变量到“块4”中，修改索引值

4.3 配置通讯口
