2.2. Architect Server

2.2.1. 配置变量”OPC”属性

首先在Architect Program软件中配置变量的“OPC”(新版本中更改为“外部通讯”)属性；

“生成”操作，更新Architect Server软件配置所需要的”.opc.csv”文件；

“下装”操作，配置在控制中生效；

---

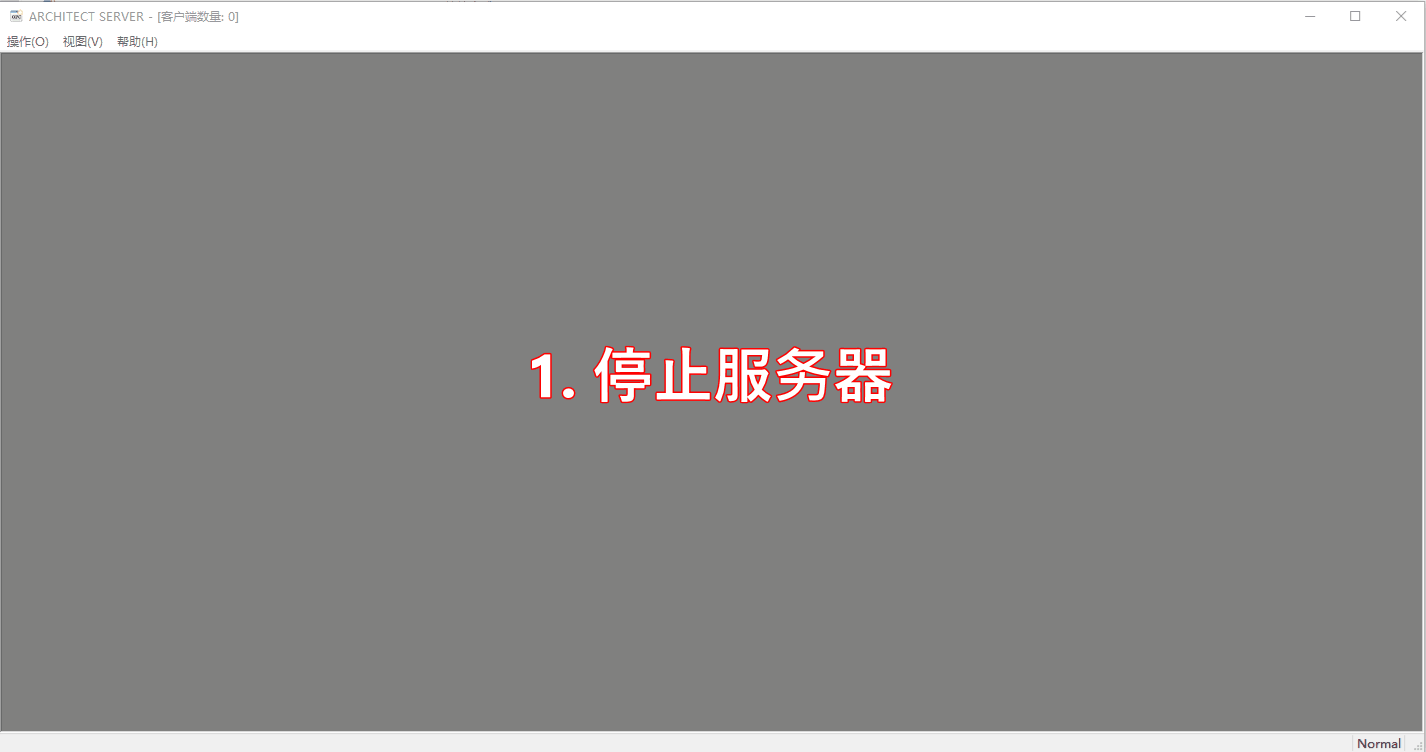

2.2.2. 配置Architect Server

1. 停止服务器

2. 配置

>添加站

>填写站名/配置IP地址：读写控制器数据，填写控制器的实际IP；读写本机仿真器数据，填写IP:127.0.0.1;

>获取OPC配置文件(注意连接控制器和仿真器的.opc.csv文件路径不同);

>添加所有变量到OPC项列表;

3. 关闭配置界面

---

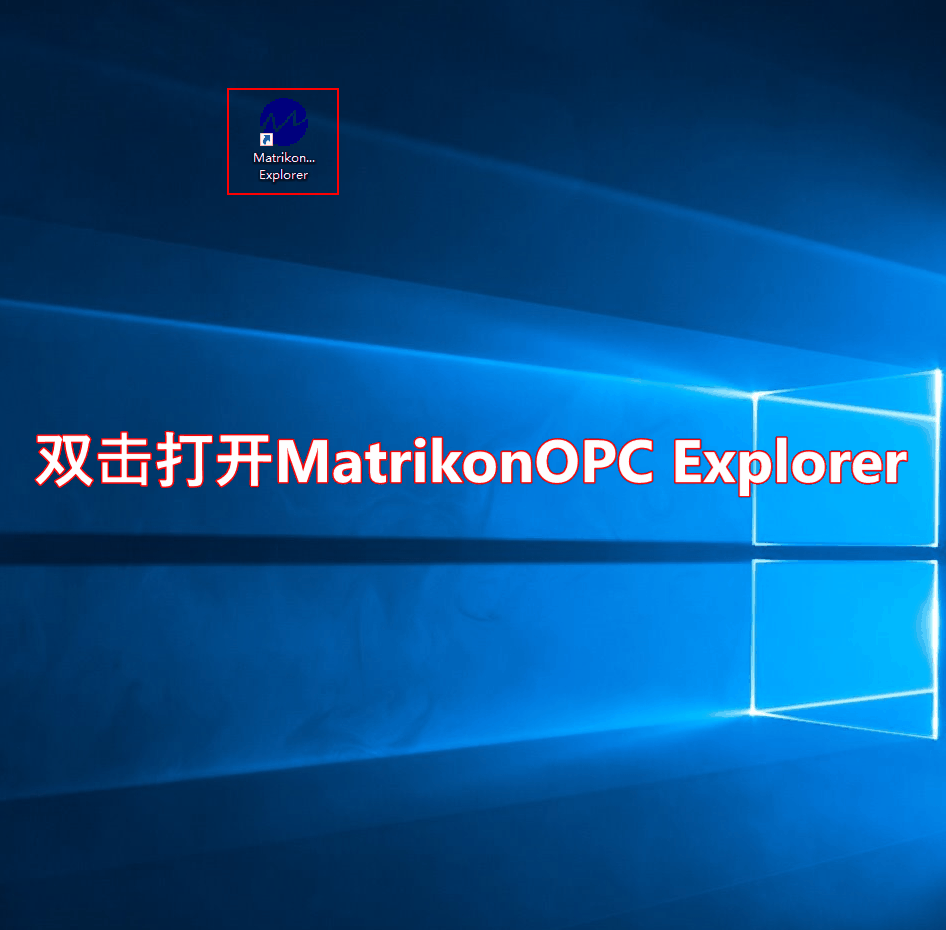

2.2.3. 第三方Client测试

使用第三方的OPC Client，测试OPC Server(Architect Server)是否工作正常:

如果Quality列显示不是Good，说明Architect Server与TSxPlus通讯不正常，应：

1. 检查Architect Server配置是否正确；

2. PC与TSxPlus的网络连接是否正常;
