2.1.10. 常用功能的演示

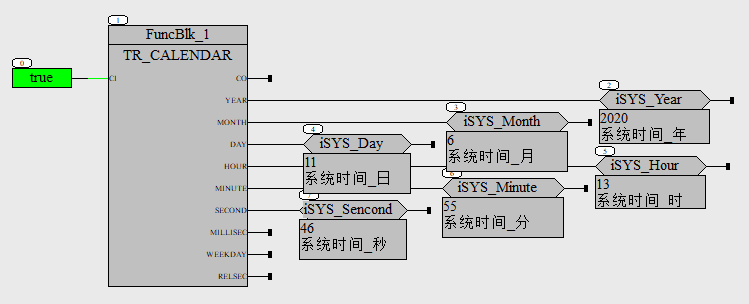

1. 查看控制器的日期时间

_images/%E8%AF%BB%E5%8F%96%E7%B3%BB%E7%BB%9F%E6%97%A5%E6%9C%9F%E6%97%B6%E9%97%B4.png

2. 清除不需要的SOE记录

_images/%E6%B8%85%E9%99%A4%E7%BC%93%E5%AD%98%E7%9A%84SOE%E6%95%B0%E6%8D%AE.png

3. 函数/功能块的输出，赋值给两个变量

_images/%E8%BF%90%E7%AE%97%E7%BB%93%E6%9E%9C%E8%B5%8B%E5%80%BC%E7%BB%992%E4%B8%AA%E5%8F%98%E9%87%8F.gif

4. 读取IO模块的诊断状态

_images/%E5%8A%9F%E8%83%BD%E5%9D%97%E8%AF%BB%E6%A8%A1%E5%9D%97%E7%8A%B6%E6%80%81.png

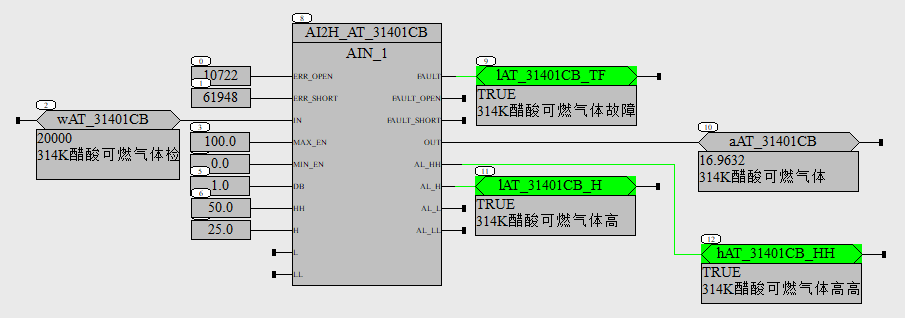

5. 模拟量转换和报警

_images/AI%E6%95%B0%E6%8D%AE%E8%BD%AC%E6%8D%A2.png

功能块”AIN_1” 点击下载.

AI3281/AO1681模块通道值与电流的对应关系如下：

码值/Raw count	电流值/mA
65535	22
61067	20.5
59577	20
47662	16
35746	12
23831	8
11915	4
10426	3.5
0	0

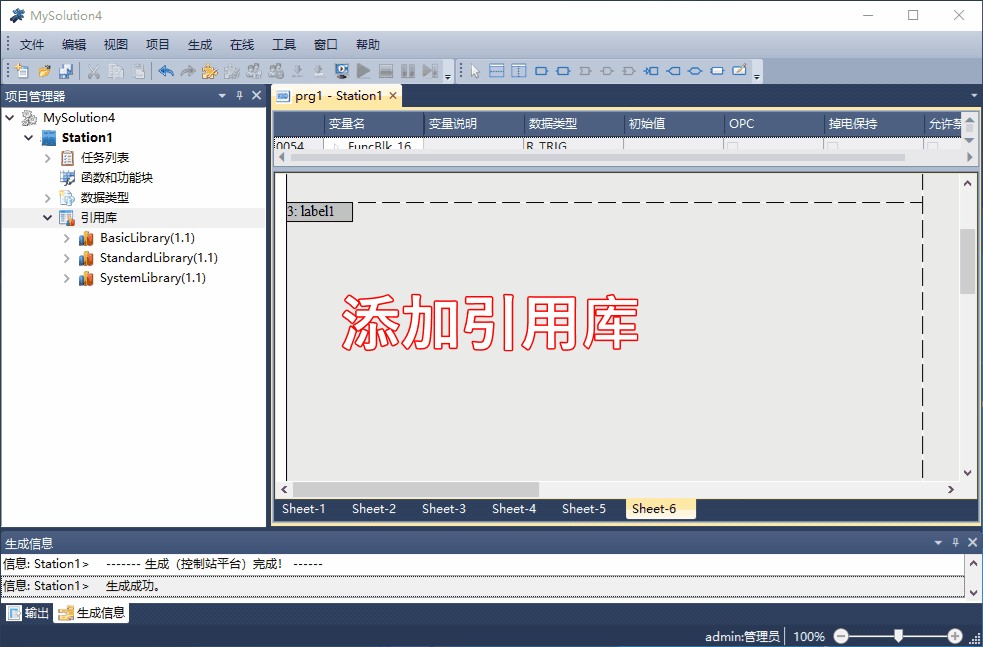

6. 添加引用库

_images/%E6%B7%BB%E5%8A%A0%E5%BC%95%E7%94%A8%E5%BA%93%E6%93%8D%E4%BD%9C.gif
