向从站中写数据配置

TSxPlus可做为Modbus Master（主站），从Modbus Slave（从站）设备中读取数据。

TSxPlus	TSxPlus/从站相关		从站相关	TSxPlus
通讯口	从站号/IP	数据区	从站PLC地址	索引	变量名称	变量类型
串口2	2	线圈	101	100	fMBW001	BOOL
			102	101	fMBW002	BOOL
			103	102	fMBW003	BOOL
			110	109	fMBW004	BOOL
			111	110	fMBW005	BOOL
以太网1	192.168 .0.10	保持 寄存器	40201	200	iMBW301	INT
			40202	201	iMBW302	INT
			40203	202	iMBW303	WORD
			40204	203	iMBW304	WORD
			40205	204	iMBW305	DINT
			40207	206	iMBW306	DINT
			40251	250	rMBW301	REAL
			40253	252	rMBW302	REAL

---

1. 向从站的“线圈”数据区写值的配置

下面演示使用TSxPlus的CM01模块的“串口2”，向站号为2的从站设备“线圈”数据区写变量的值。 TSxPlus中配置“Modbus主站配置”中的“块10”完成此操作；

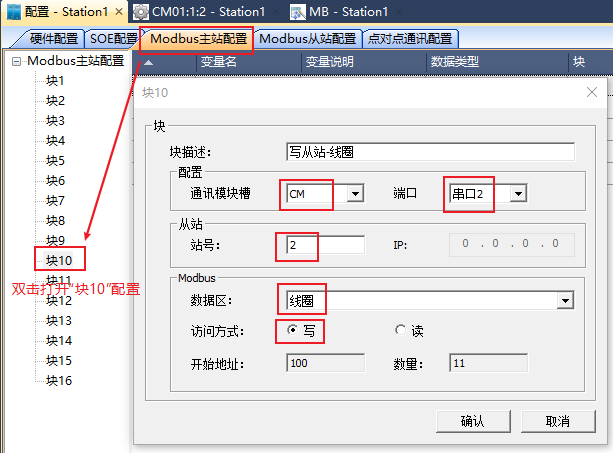

1.1 配置“块10”属性

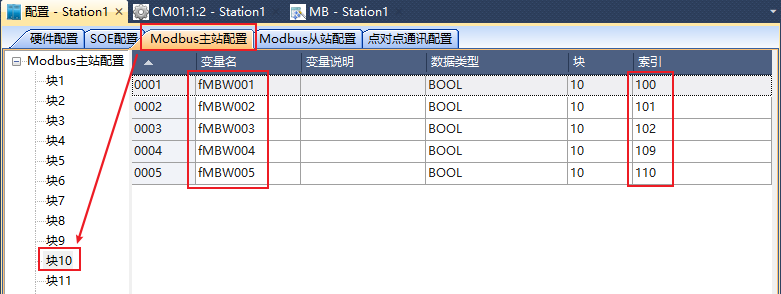

1.2 分配变量到“块10”中，修改索引值

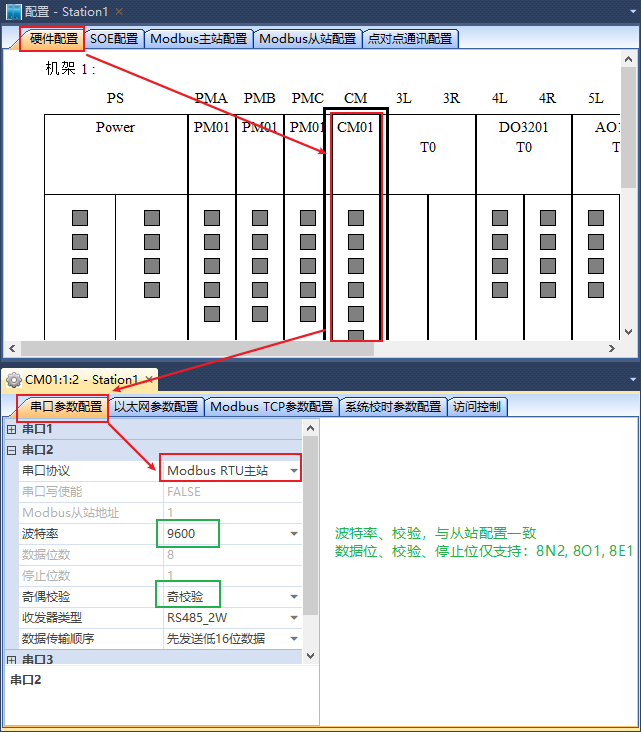

1.3 配置通讯口

---

2. 向从站的“保持寄存器”数据区写值的配置

下面演示使用TSxPlus的CM01模块的“以太网1”，向IP为”192.168.0.10”的从站设备“保持寄存器”数据区”写变量的值。 TSxPlus中配置“Modbus主站配置”中的“块11”完成此操作；

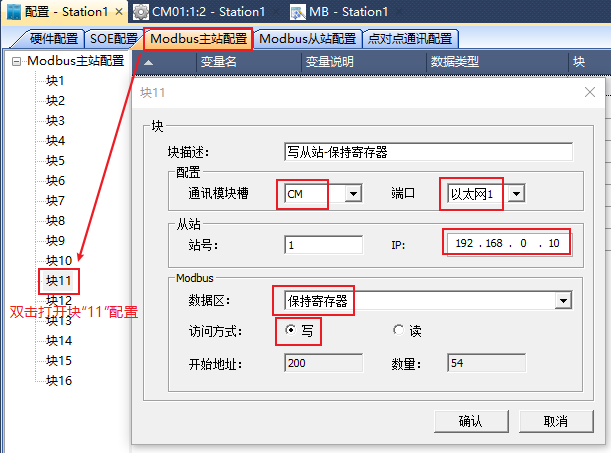

2.1 配置“块11”属性

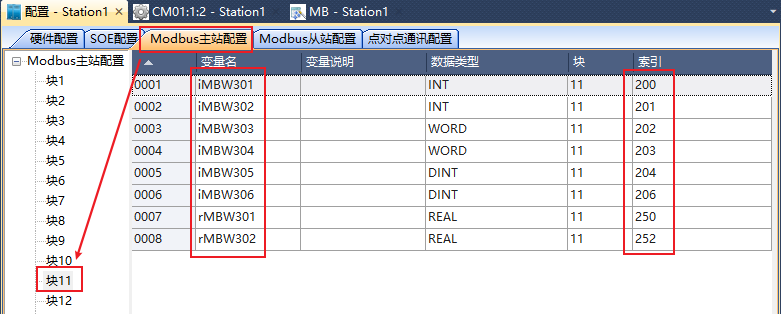

2.2 分配变量到“块11”中，修改索引值

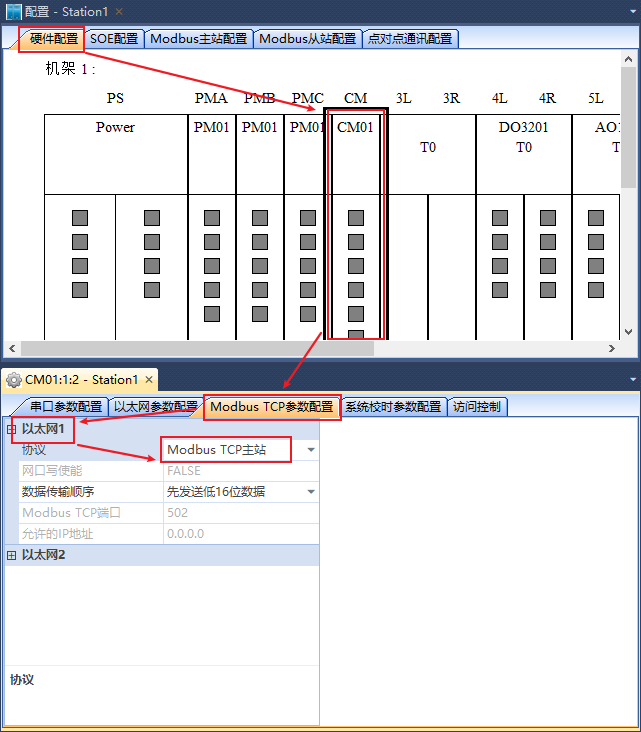

2.3 配置通讯口
