3.1. 系统硬件组成

3.1.1. 概述

系统硬件组成包括:机架、各种模块(卡件)、端子板FTA和IO预制电缆等;

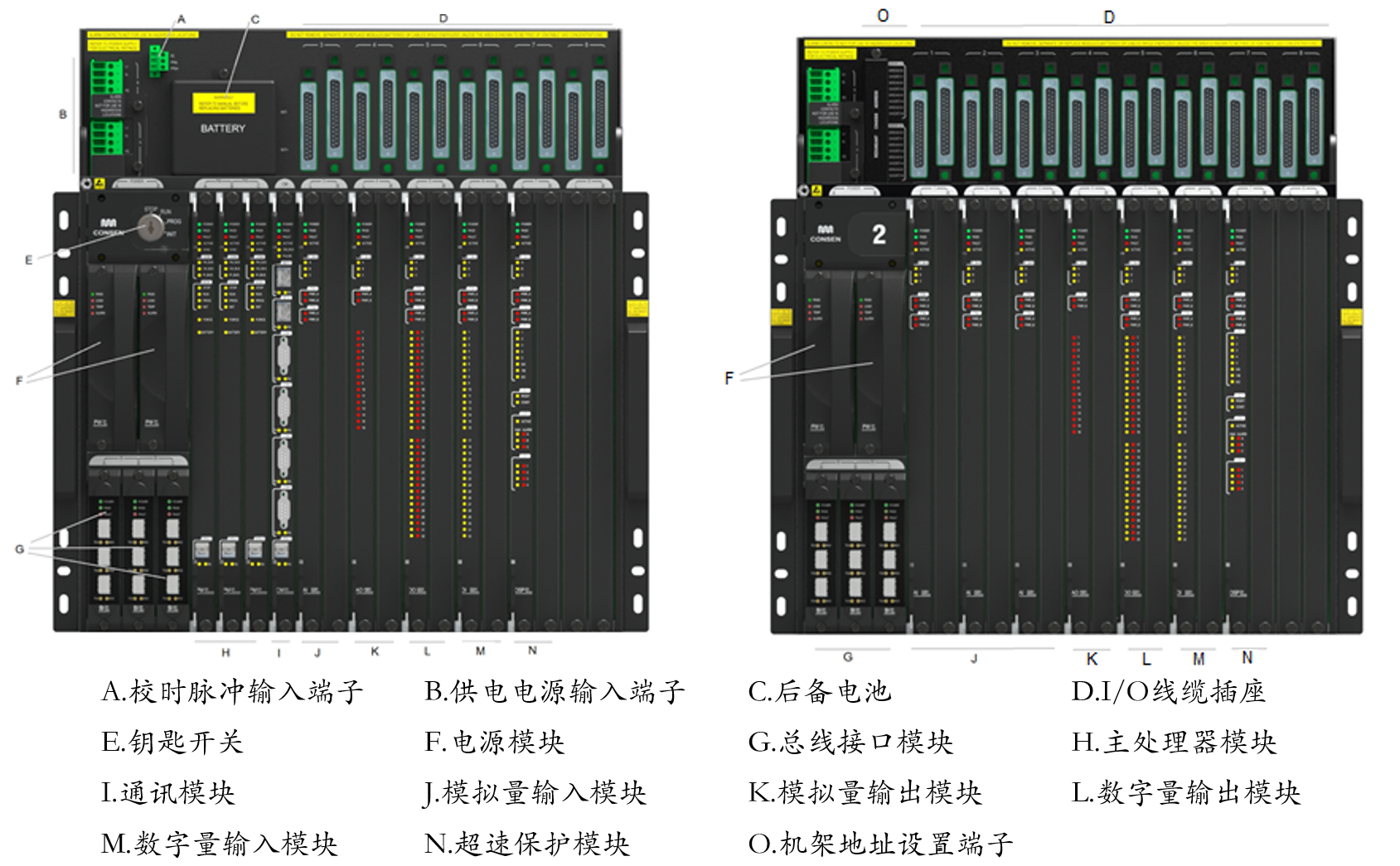

左侧为主机架, 右侧为扩展机架

左侧为主机架, 右侧为扩展机架;

序号

名称

型号

一、机架

1.1

主机架

MC01

1.2

扩展机架

EC01

二、模块

2.1

电源模块

PW01

2.2

总线接口模块

BI01

2.3

主处理器模块

PM01

2.4

通讯模块

CM01

2.5

数字量输入模块

DI3201/DI3202

2.6

数字量输出模块

DO3201

2.7

模拟量输入模块

AI3281/AI3282

2.8

模拟量输出模块

AO1681/AO1682

2.9

超速保护模块

OSP01

2.10

伺服控制模块

SCM01

2.11

振动位移测量模块

VPM01

三、端子板FTA

3.1

数字量输入端子板

T-DI1601/T-DI1602

3.2

数字量输出端子板

T-DO1601/T-DO1602/T-DO1603

3.3

模拟量输入端子板

T-AI1601/T-AI1602/T-AI3201

3.4

模拟量输出端子板

T-AO1601

3.5

OSP数字量端子板

T-OSP01

3.6

OSP脉冲输入端子板

T-OSP02

3.7

伺服控制端子板

T-SCM01

3.8

振动位移端子板

T-VPM01

四、IO预制电缆

4.1

IO预制电缆(内部双绞)

CAB-TP-[3/6/10/15]m

4.2

IO预制电缆

CAB-T-[3/6/10/15]m

五、光纤跳线/SFP光模块

5.1

多模SFP光模块

OM-M

5.2

单模SFP光模块

OM-S

5.3

多模光纤跳线

CAB-MF-[3/6]m

5.4

单模光纤跳线

CAB-SF-[3/6]m

六、附件

6.1

空面板

DUM01

6.2

锂电池

LS14500

3.1.2. 主机架系统最小配置

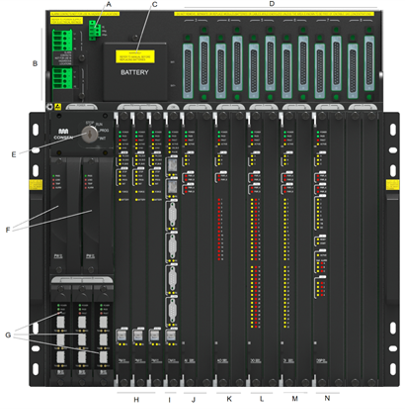

主机架及机架内的模块

主机架及机架内的模块;

主机架最小配置

序号

名称

型号

数量

1

主机架

MC01

1

2

电源模块

PW01

2

3

总线接口模块

BI01

3

4

主处理器模块

PM01

3

5

通讯模块

CM01

1:4

6

数字量输入模块

DI3201/DI3202

[0:6]

7

数字量输出模块

DO3201

[0:6]

8

模拟量输入模块

AI3281/AI3282

[0:6]

9

模拟量输出模块

AO1681/AO1682

[0:6]

10

超速保护模块

OSP01

[0:6]

11

伺服控制模块

SCM01

[0:6]

12

振动位移测量模块

VPM01

[0:6]

13

空面板

DUM01

6:12

14

端子板FTA

见”IO模块、端子板和IO电缆”

[0:12]

15

IO预制电缆

[0:12]

3.1.3. 扩展机架系统最小配置

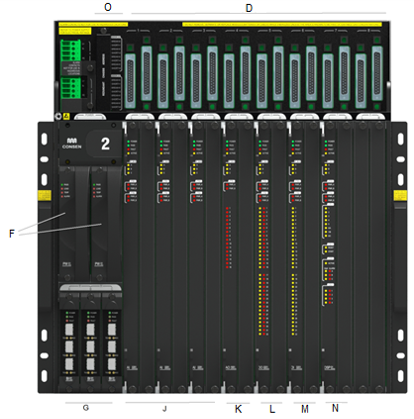

扩展机架及机架内的模块

扩展机架及机架内的模块;

扩展机架最小配置

序号

名称

型号

数量

1

扩展机架

EC01

1

2

电源模块

PW01

2

3

总线接口模块

BI01

3

4

SFP光模块

OM-[S/M]

6

5

光纤跳线

CAB-[S/M]-[3/6]m

3

6

数字量输入模块

DI3201/DI3202

[0:8]

7

数字量输出模块

DO3201

[0:8]

8

模拟量输入模块

AI3281/AI3282

[0:8]

9

模拟量输出模块

AO1681/AO1682

[0:8]

10

超速保护模块

OSP01

[0:8]

11

伺服控制模块

SCM01

[0:8]

12

振动位移测量模块

VPM01

[0:8]

13

空面板

DUM01

8:16

14

端子板FTA

见”IO模块、端子板和IO电缆”

[0:16]

15

IO预制电缆

[0:16]

3.1.4. IO模块、端子板和IO电缆

IO模块、端子板FTA和IO预制电缆型号对应关系

IO模块型号

IO模块说明

端子板型号

端子板说明

IO预制电缆


DI3201
DI3202*

32通道,数字量输入;
TYPE 1(IEC61131-2);
硬件SOE(1ms);
*可配合诊断电阻,实现回路诊断;
T-DI1601
T-DI1602*

16路数字量输入端子板;

CAB-T-[3/6/10/15]m

DO3201

32通道,数字量输出;

T-DO1601


16路数字量输出端子板;
24V DC, 1.7A/通道, 5A/16通道;

CAB-T-[3/6/10/15]m

T-DO1602


16路SPDT(单刀双掷)继电器输出端子板;
可跳线配置干、湿接点输出类型;
每8通道共用1组电源,3A/通道,10安/8通道;

T-DO1603


16路DPDT(双刀双掷)继电器输出端子板;
一组触点输出24V湿接点、另一组干接点;
每8通道共用1组电源,2A/通道,10安/8通道;
AI3281
AI3282*

32通道,4-20mA输入,精度: 0.15%;
硬件SOE(2ms), HART支持;
*可读取HART设备PV、SV、TV、QV变量

T-AI1601


16路模拟量输入端子板;
4-20mA输入,通道对外供电保护小于50mA;

CAB-T-[3/6/10/15]m

T-AI1602


16路模拟量输入安全栅端子板;
兼容GS4045-EX(电流)/MTL4541/MTL4541A;

T-AI3201


32路模拟量输入端子板;
4-20mA输入,通道对外供电支持150mA;
AO1681
AO1682*

16通道,4-20mA输出,精度: 0.25%;
HART支持;
*可读取HART设备PV、SV、TV、QV变量

T-AO1601


16路模拟量输出端子板;
4-20mA输出;
4-20mA输出;

CAB-T-[3/6/10/15]m

OSP01


超速保护模块;
PI:8通道, 0.5Hz-32kHz;

T-OSP01

(左)数字量端子板; 输入x2,输出x4;

CAB-T-[3/6/10/15]m

T-OSP02

(右)8路脉冲输入端子板;

CAB-TP-[3/6/10/15]m

SCM01


伺服控制模块;
4通道LVDT输入,4通道正负电流输出;

T-SCM01


测量:2路,3/4/5/6线LVDT,直流电压;
输出:2路,±10/25/50mA;

CAB-TP-[3/6/10]m

VPM01


振动位移测量模块;
8通道轴振动、轴位移输入;

T-VPM01


4路振动、位移监测端子板;
接收前置器的振动位移胀差转速等信号;

CAB-TP-[3/6]m

常用端子板FTA

端子板


说明

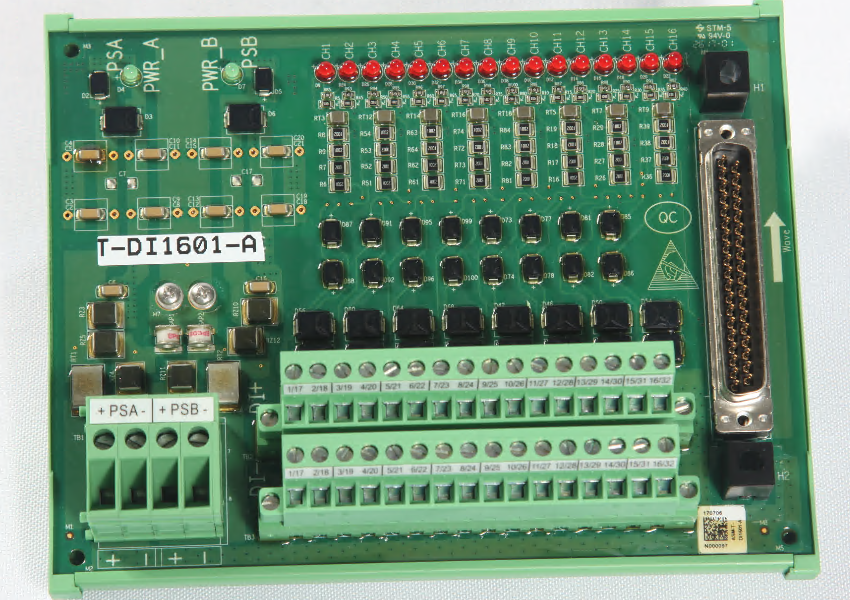

T-DI1601

_images/T-DI1601.png

通道带自恢复保险,红灯亮表示保险动作;

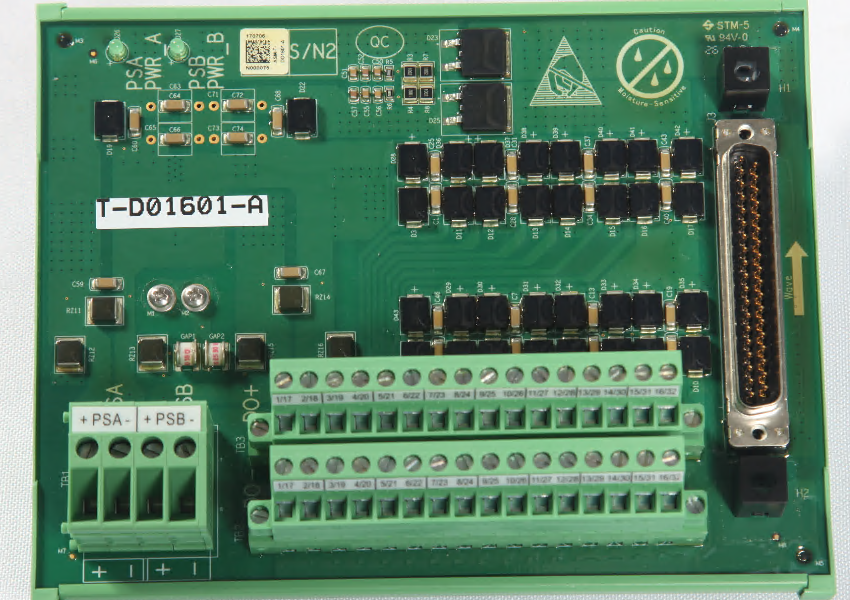

T-DO1601

_images/T-DO1601.png

通道带自恢复保险;

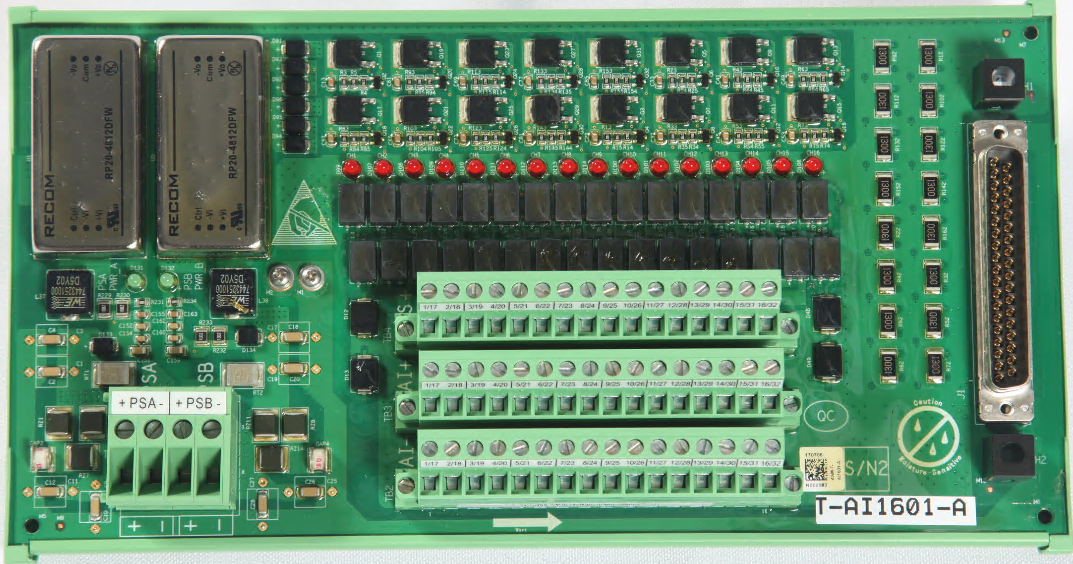

T-AI1601

_images/T-AI1601.png

通道带自恢复保险,红灯亮表示保险动作;

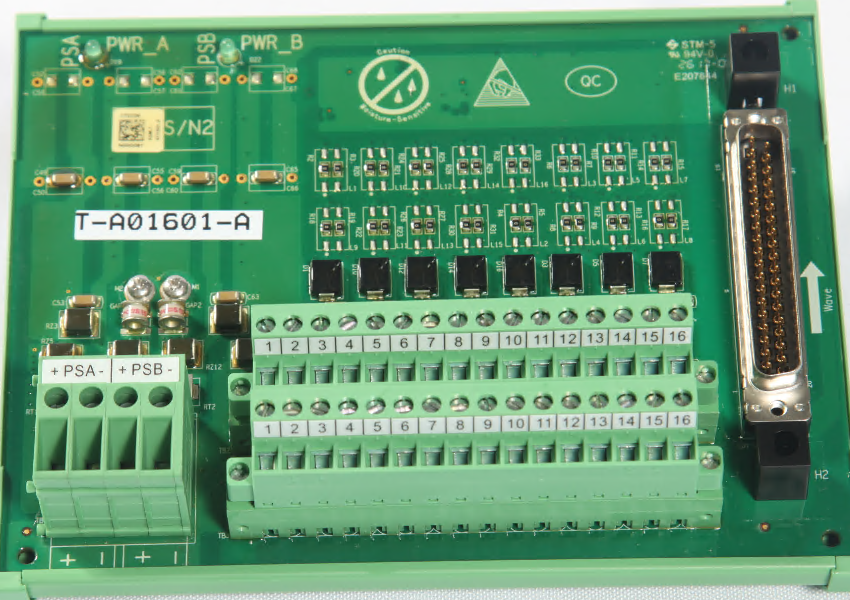

T-AO1601

_images/T-AO1601.png

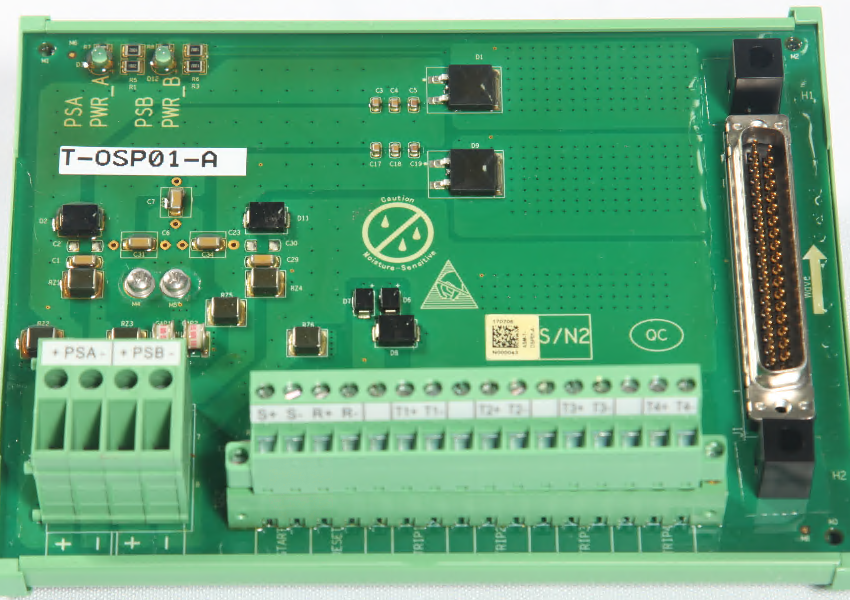

T-OSP01

_images/T-OSP01.png

通道带自恢复保险,红灯亮表示保险动作;

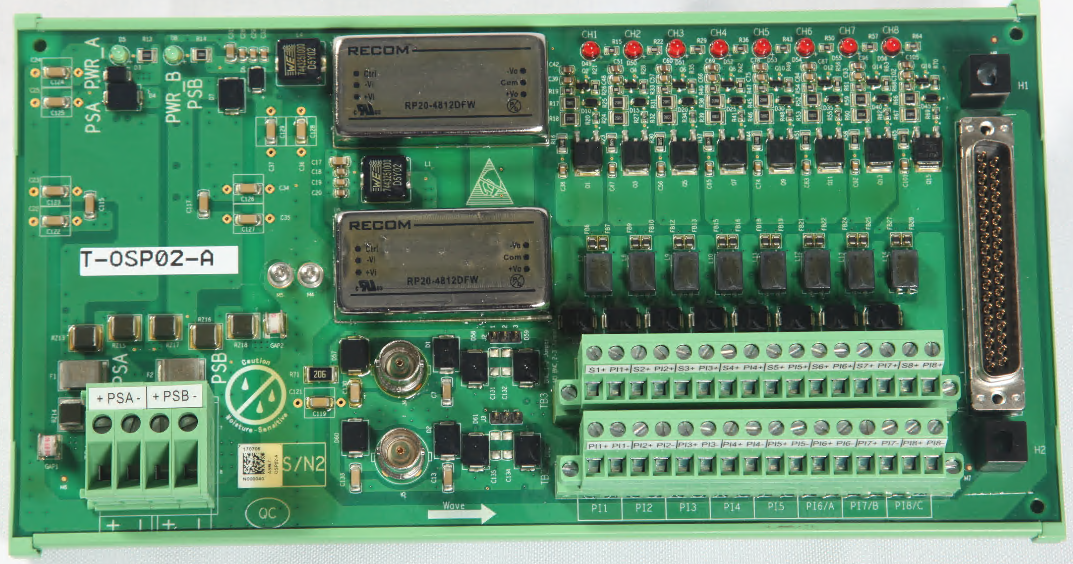

T-OSP02

_images/T-OSP02.png

通道带自恢复保险,红灯亮表示保险动作;

所有端子板需要两路24V DC供电;
绿色指示灯亮表示正常;
