3.3. 端子板FTA接线

3.3.1. T-AIxxxx端子板接线

T-AI1601端子板接线

T-AI1601端子板接线

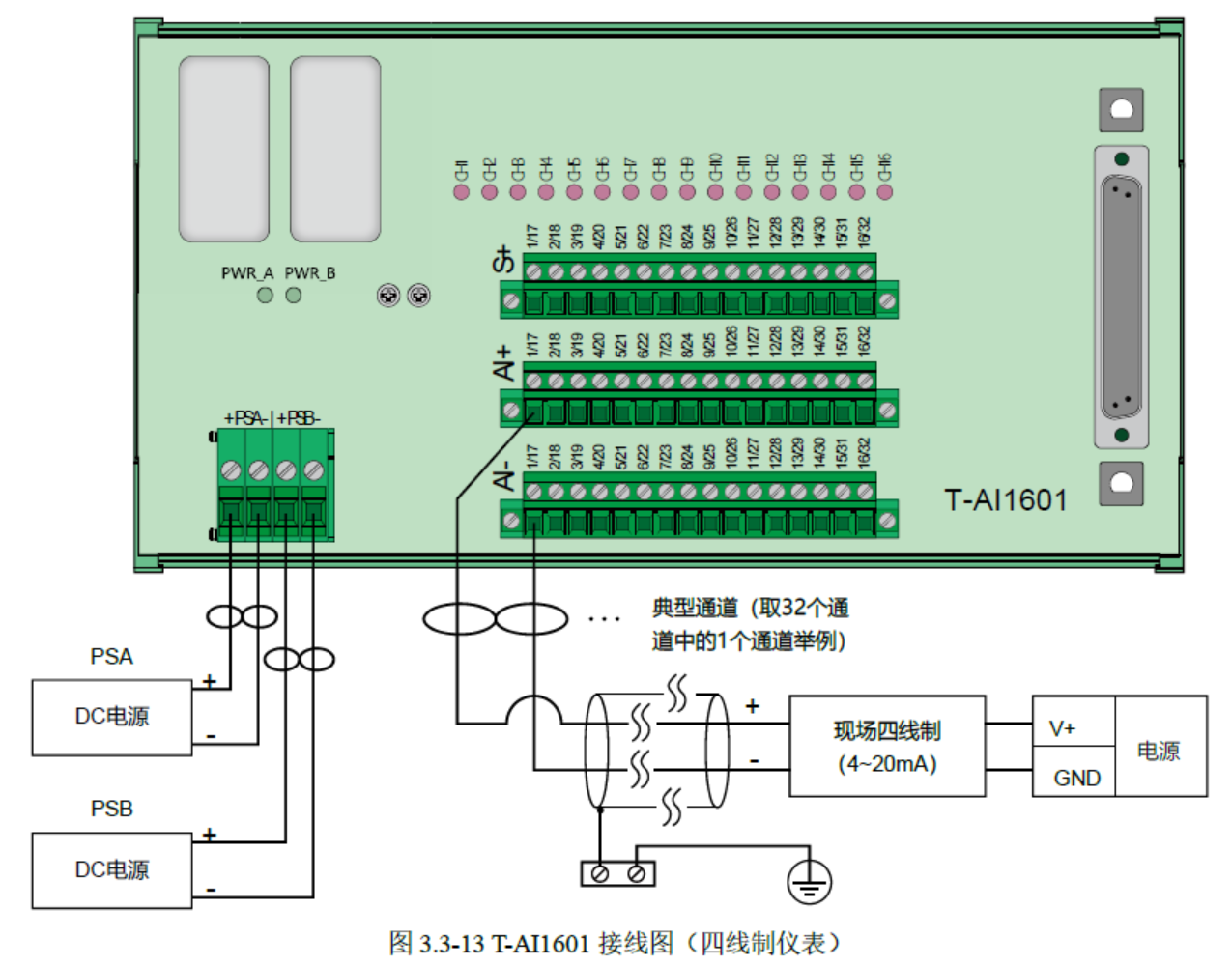

四线制仪表接线↓

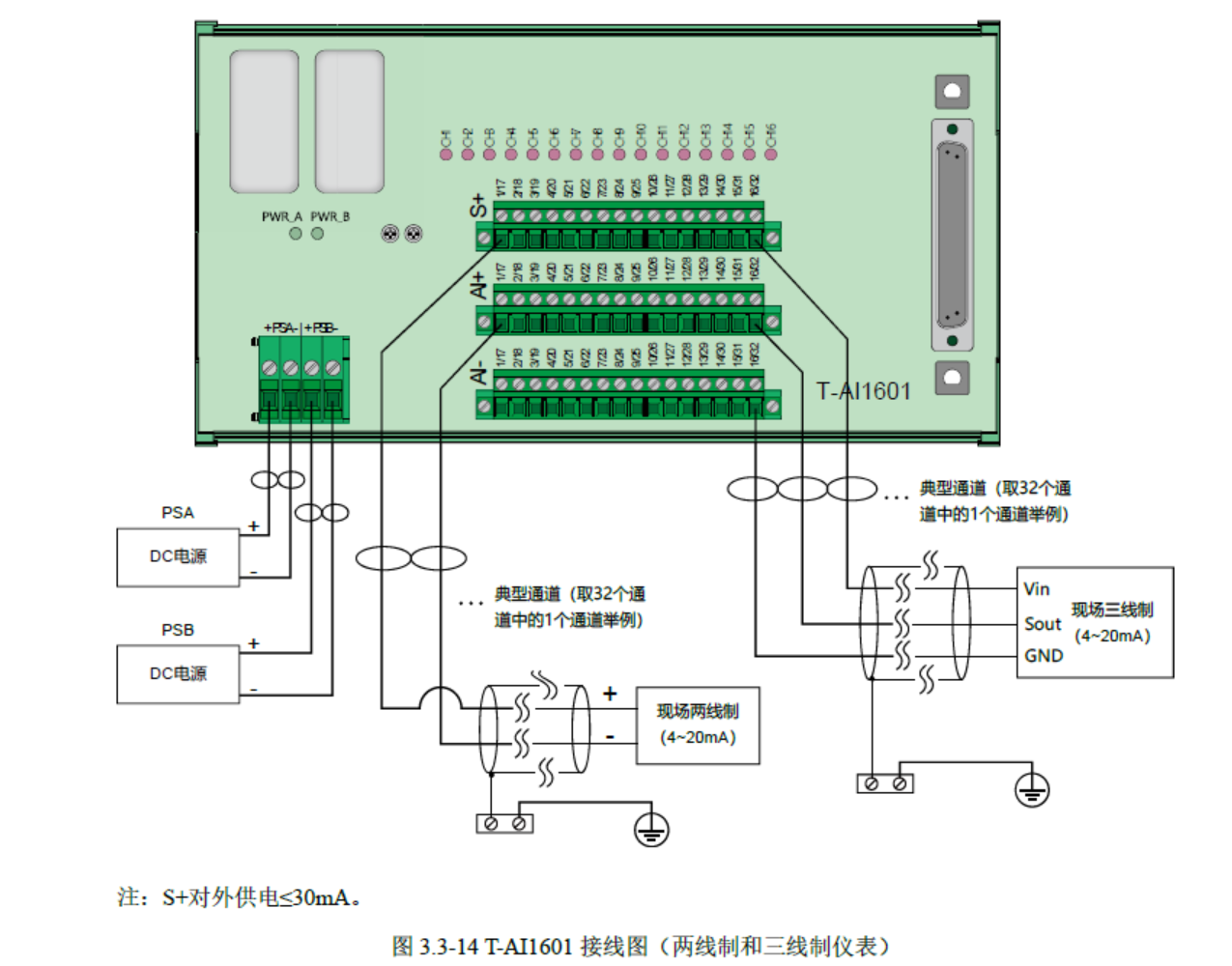

两、三线制仪表接线↓

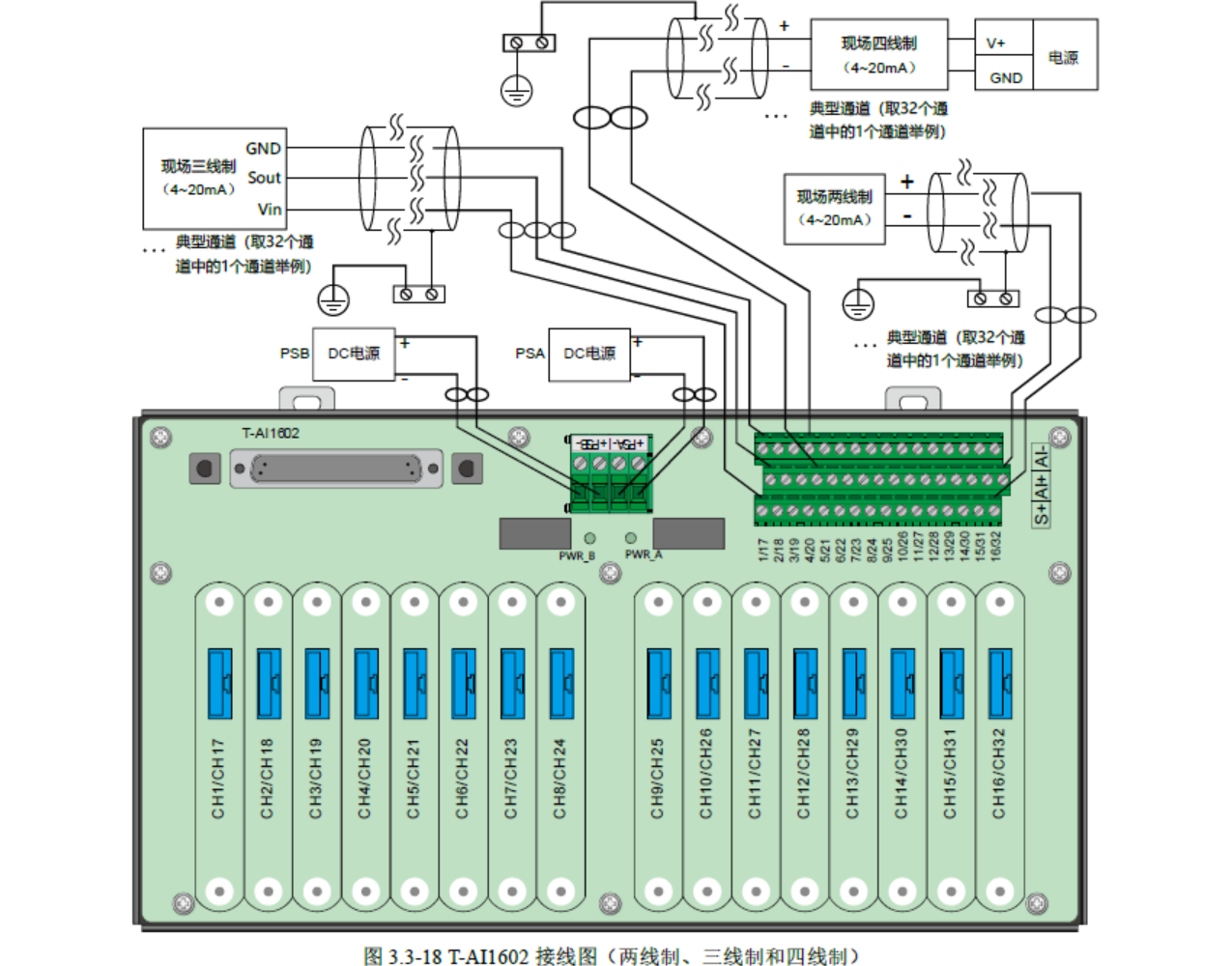

T-AI1602端子板接线

T-AI1602端子板接线

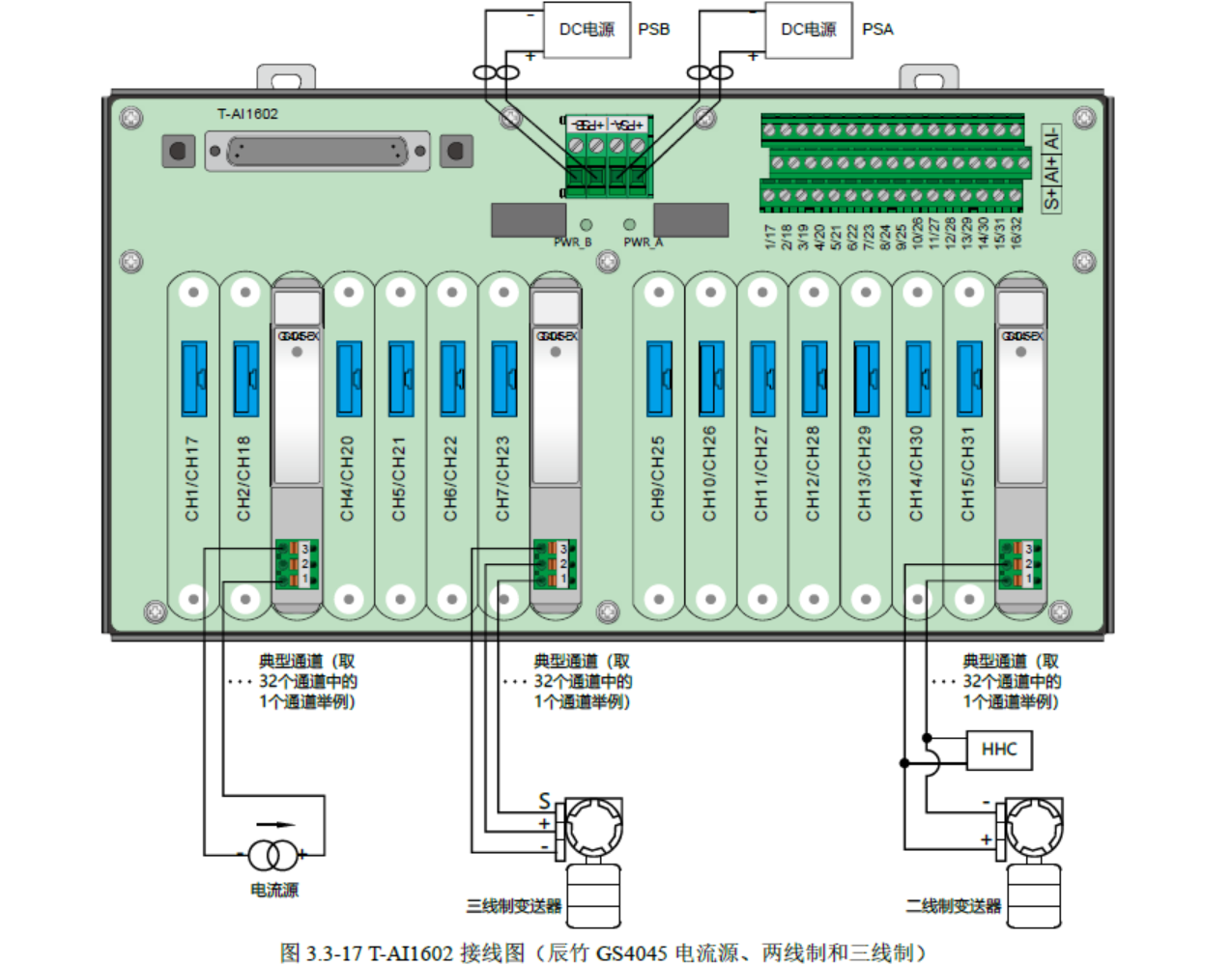

辰竹GS4045接线↓

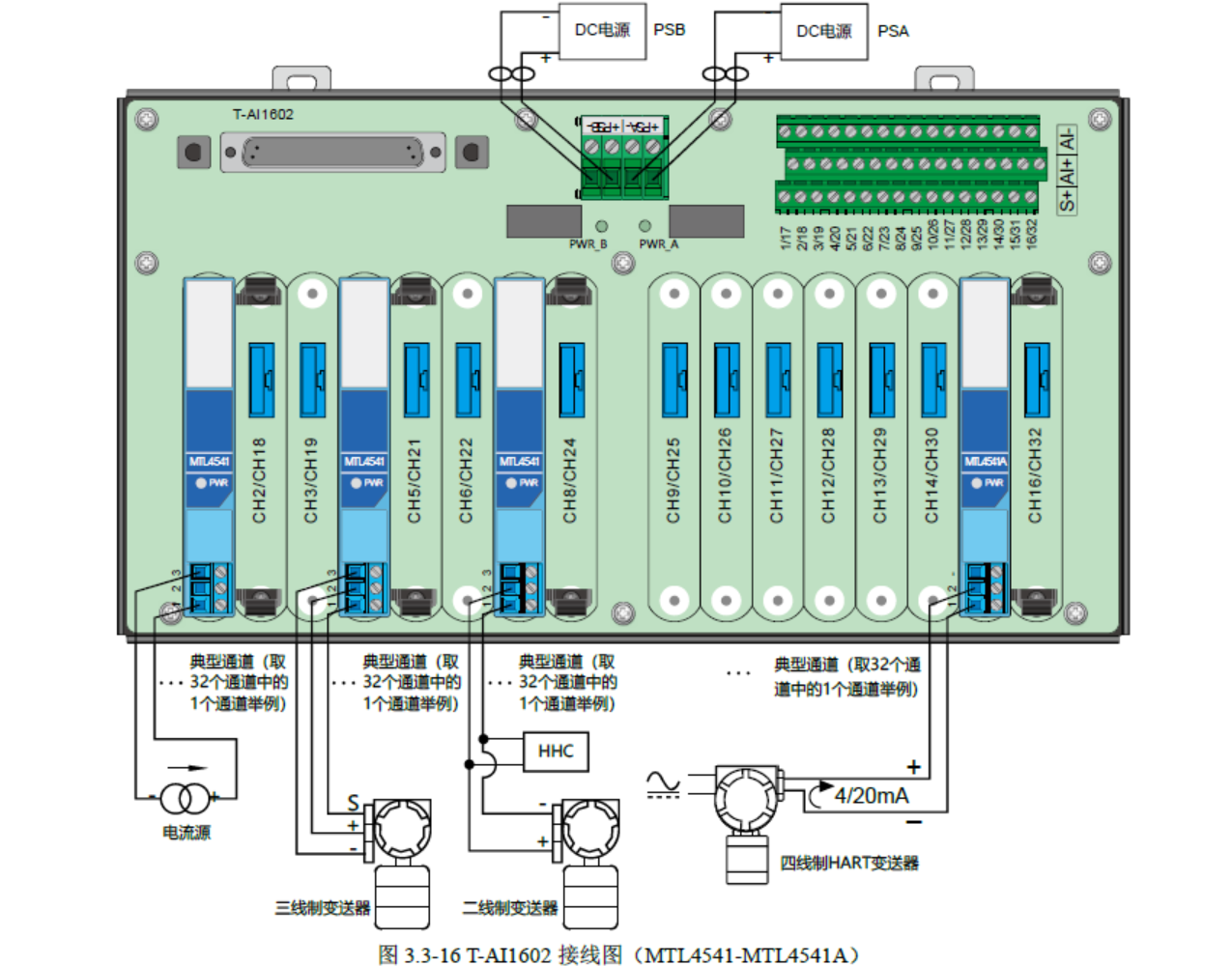

MTL4541接线↓

无安全栅接线↓

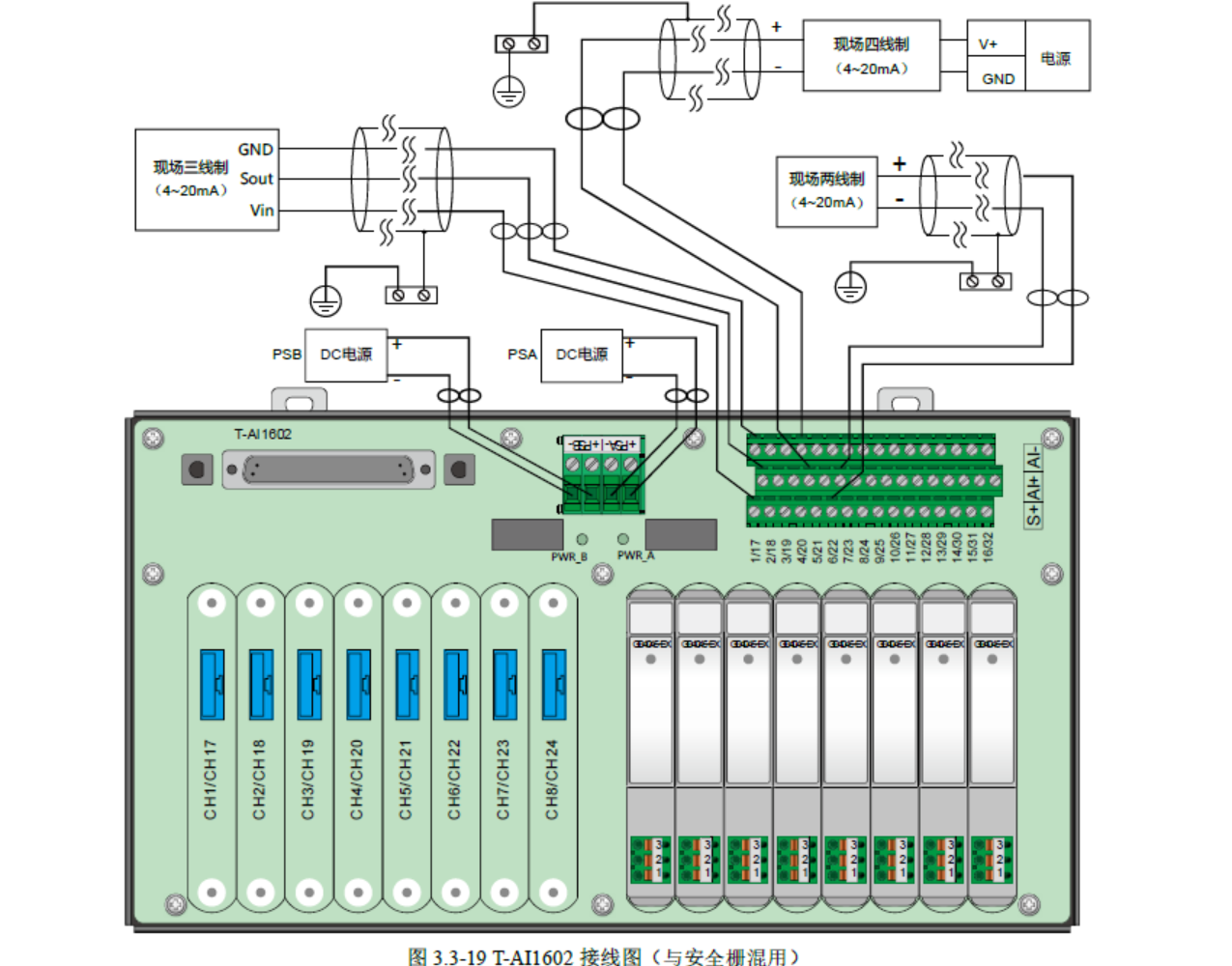

混合使用接线↓

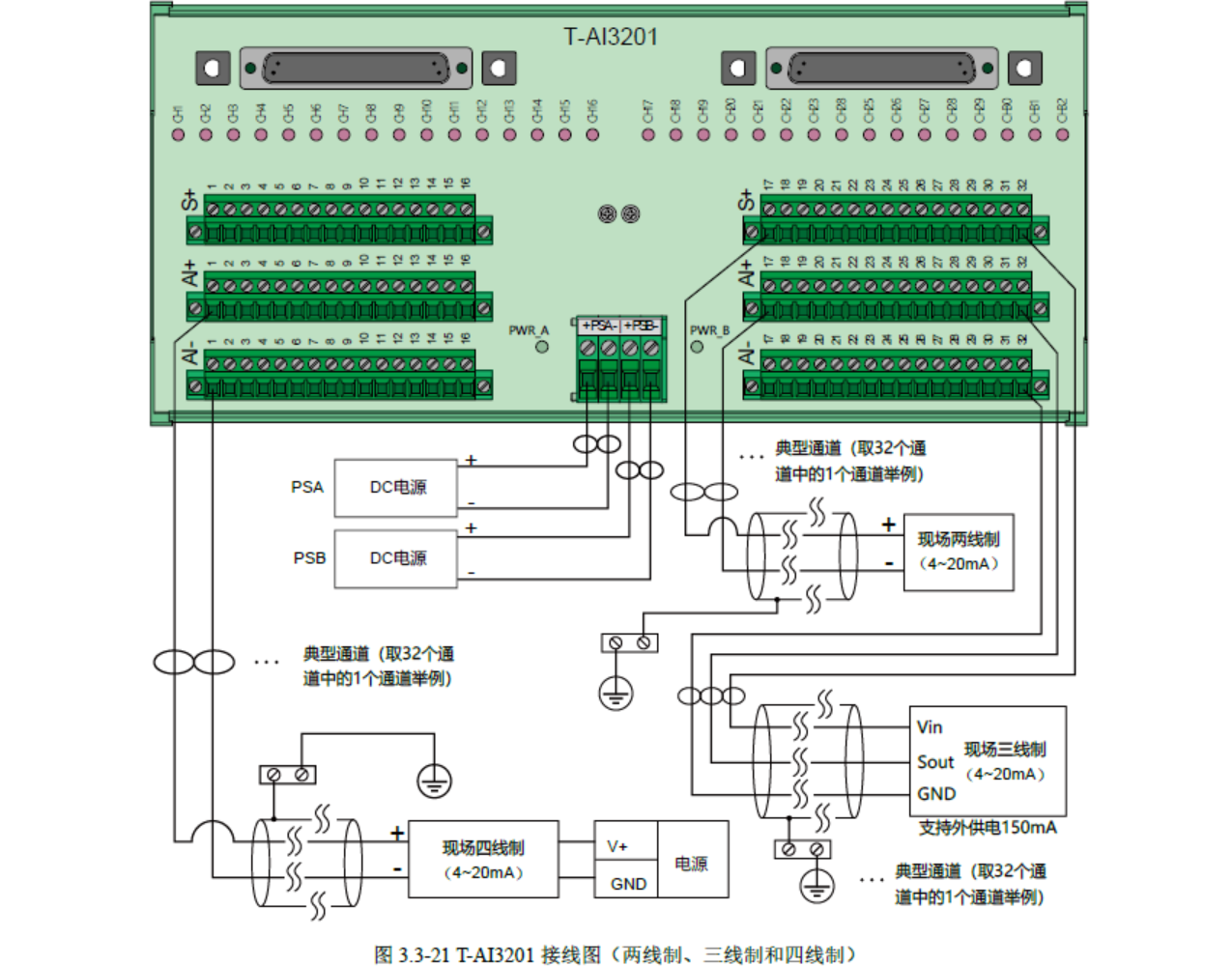

T-AI3201端子板接线

T-AI3201端子板接线
二、三、四线制仪表接线↓

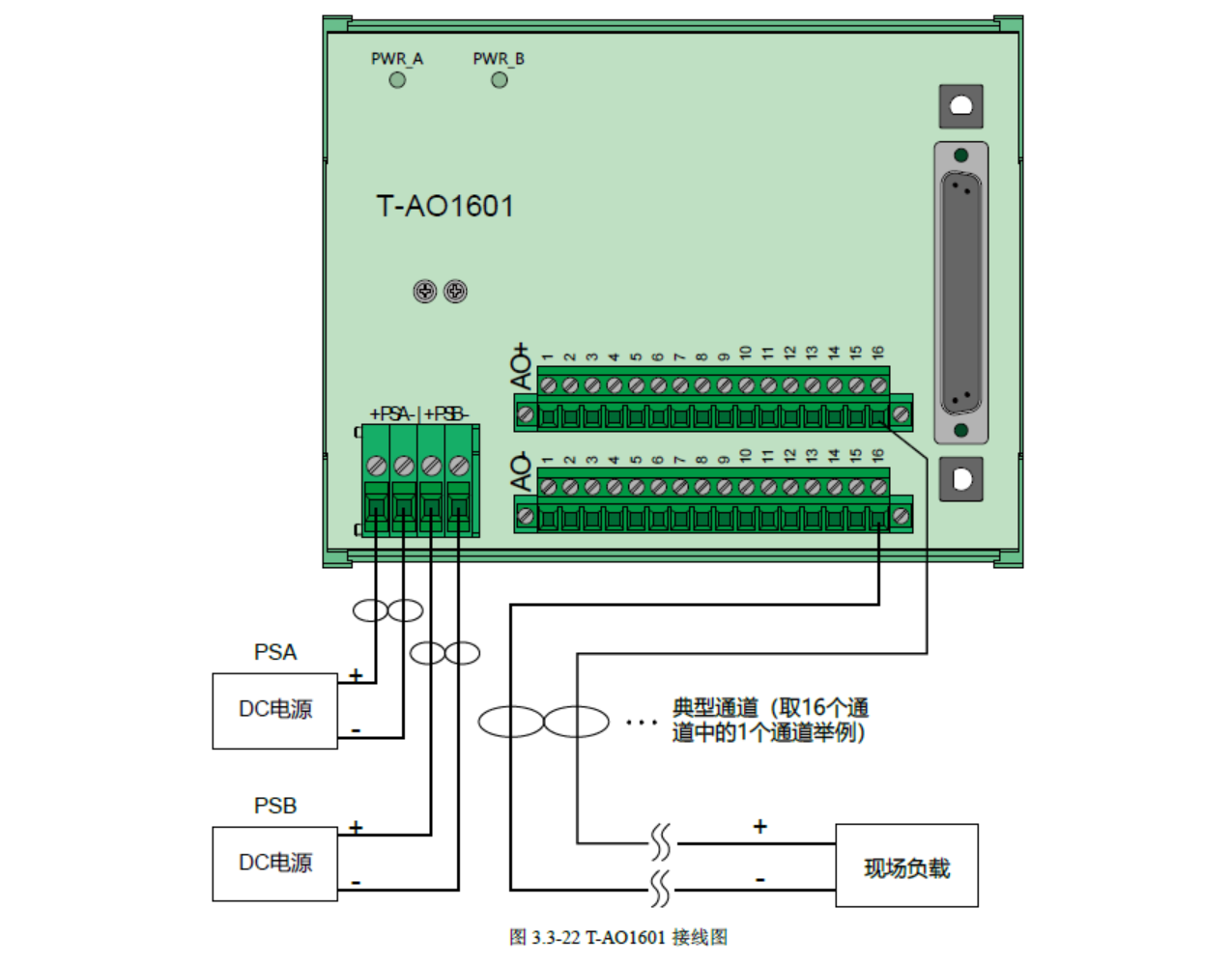

3.3.2. T-AO1601端子板接线

T-AO1601端子板接线

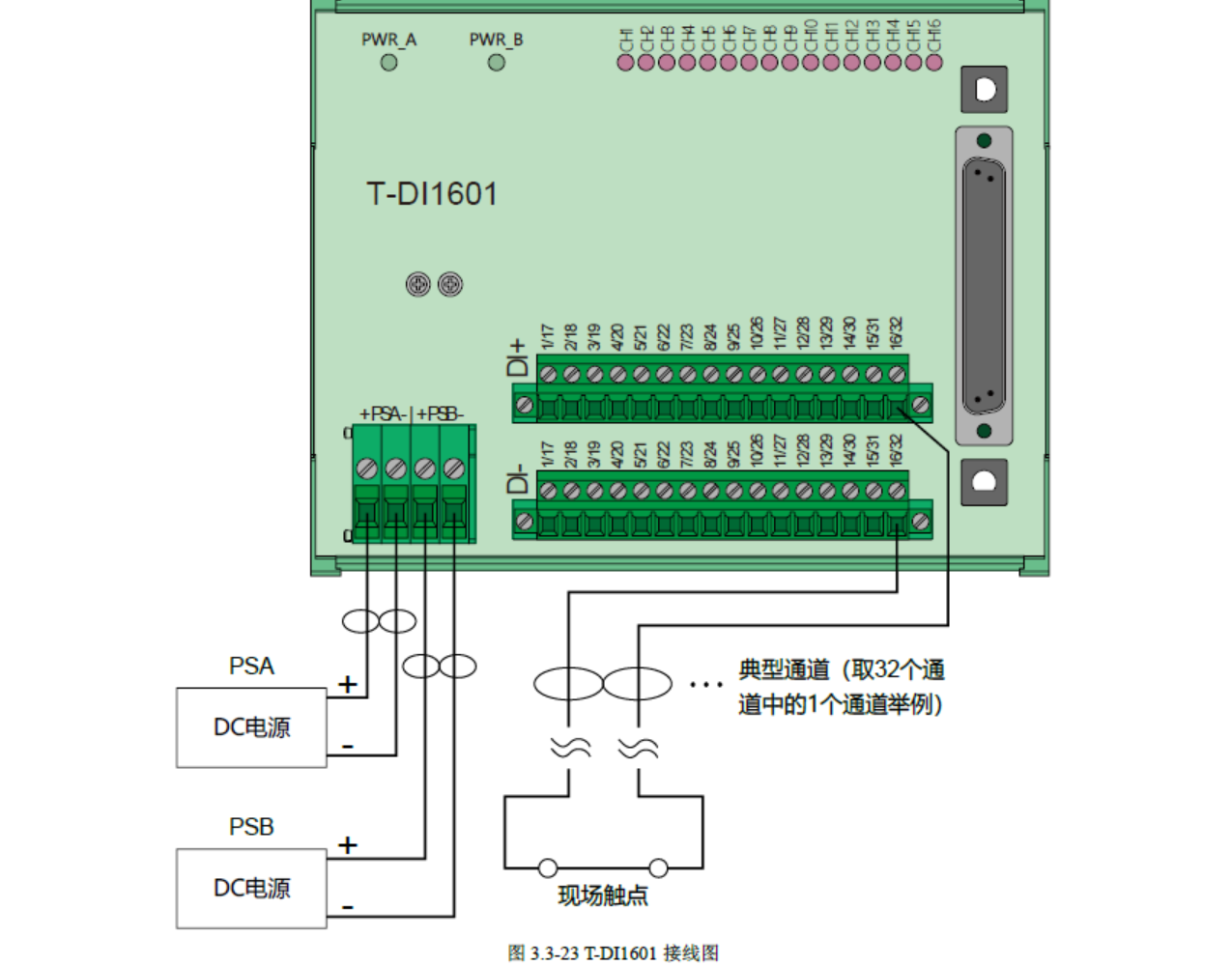

3.3.3. T-DI1601端子板接线

T-DI1601端子板接线

3.3.4. T-DO16xx端子板接线

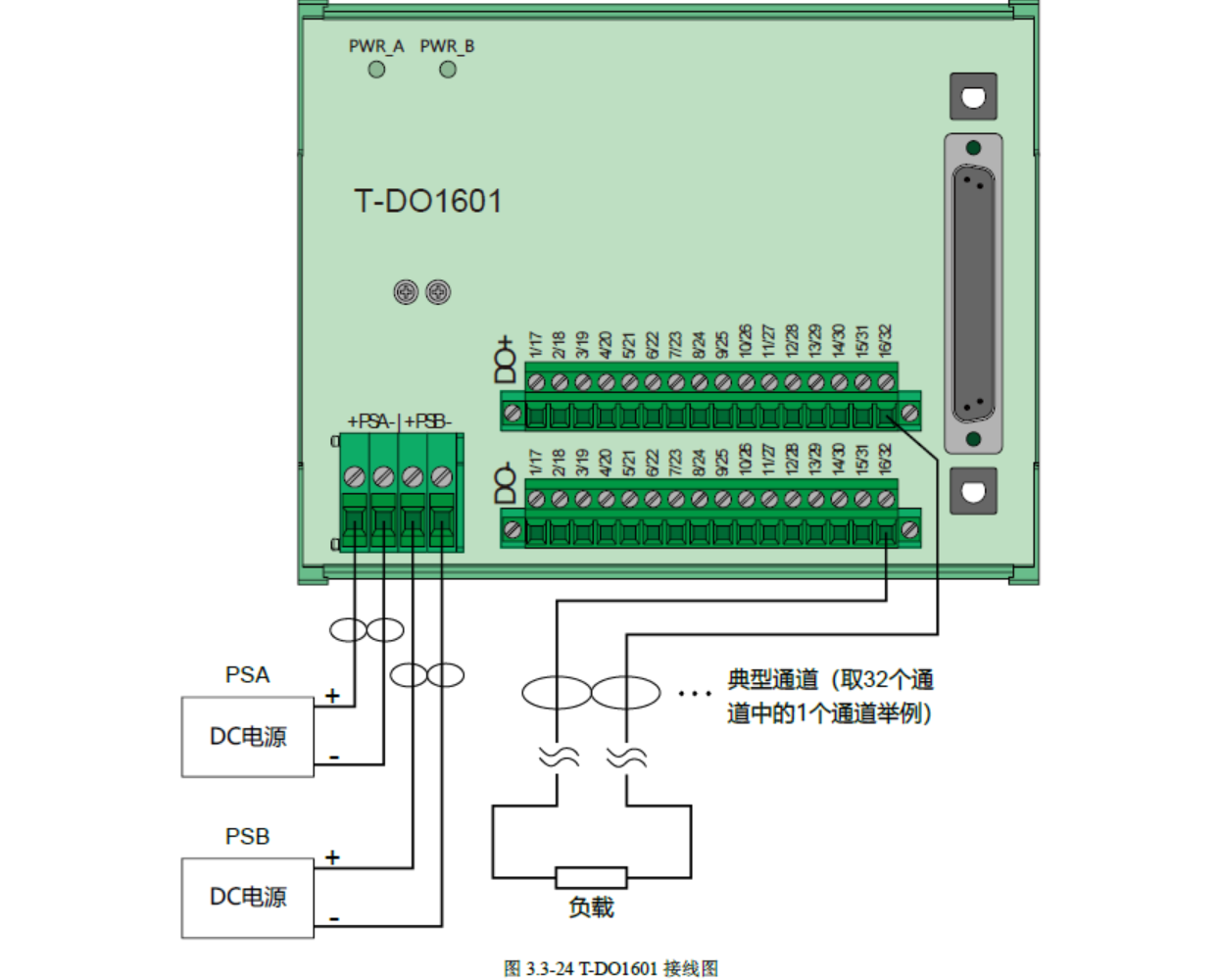

T-DO1601端子板接线

T-DO1601端子板接线

T-DO1602端子板接线

T-DO1602端子板接线

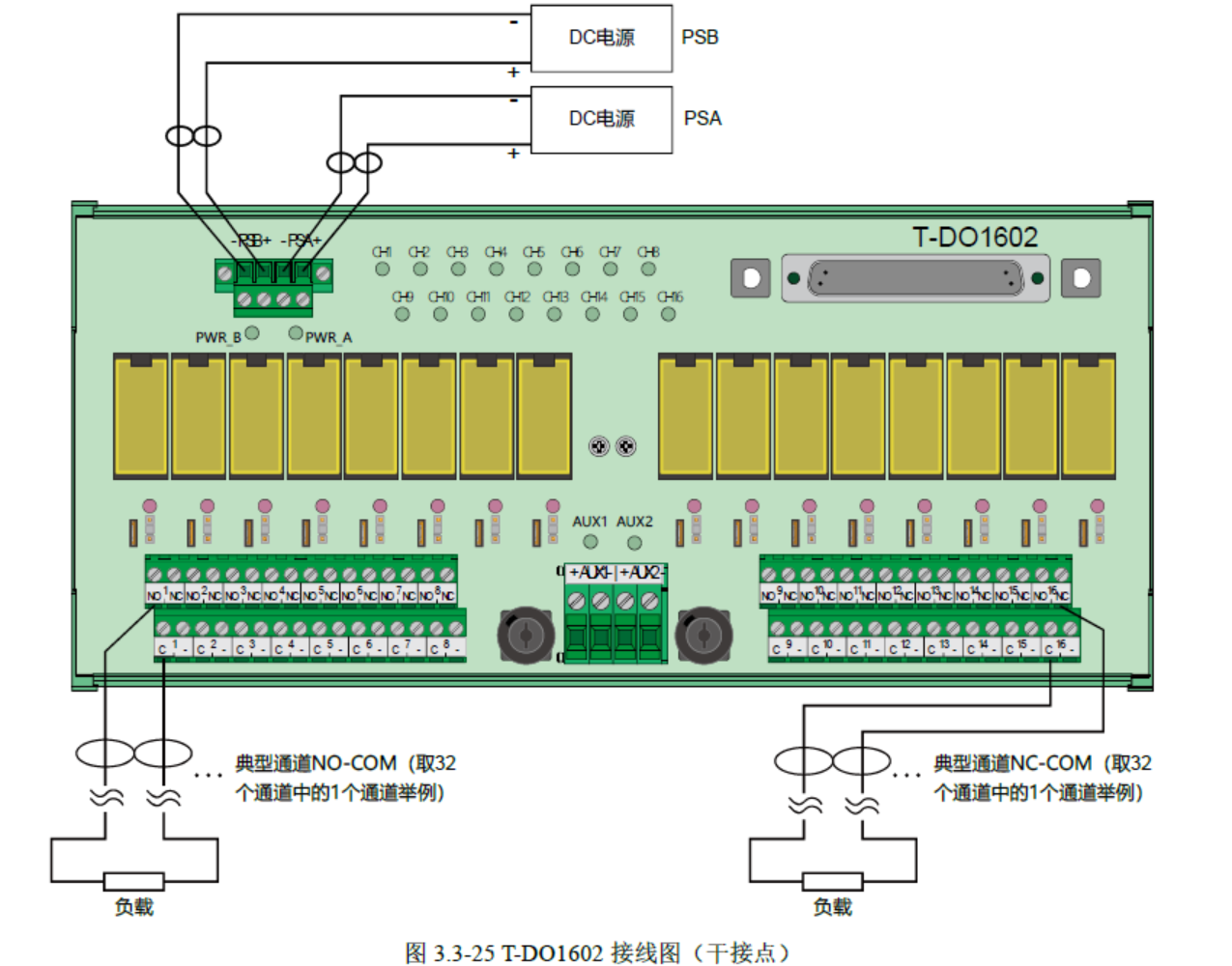

输出为干接点接线↓

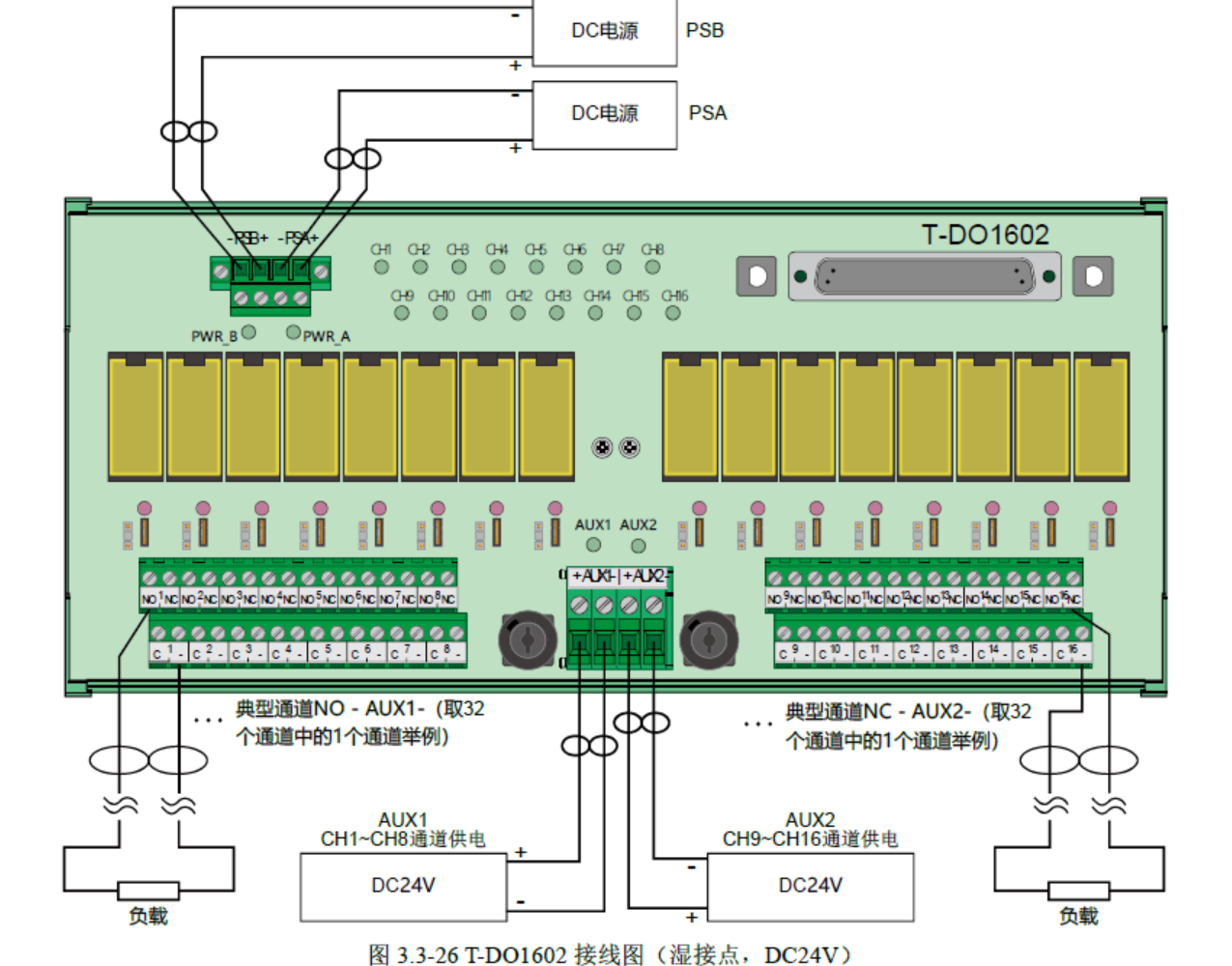

输出为24V DC湿接点接线↓

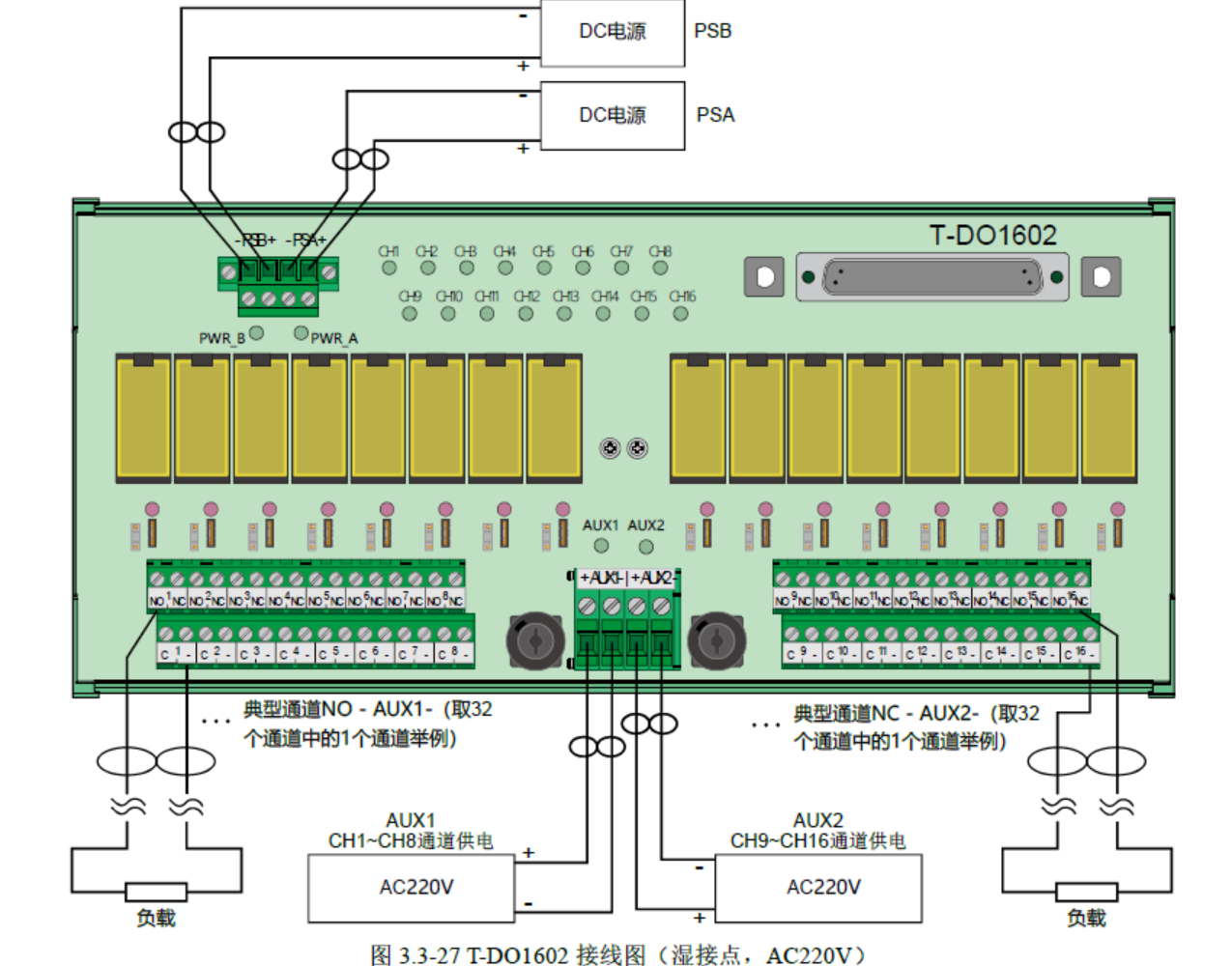

输出为220V AC湿接点接线↓

T-DO1603端子板接线

T-DO1603端子板接线

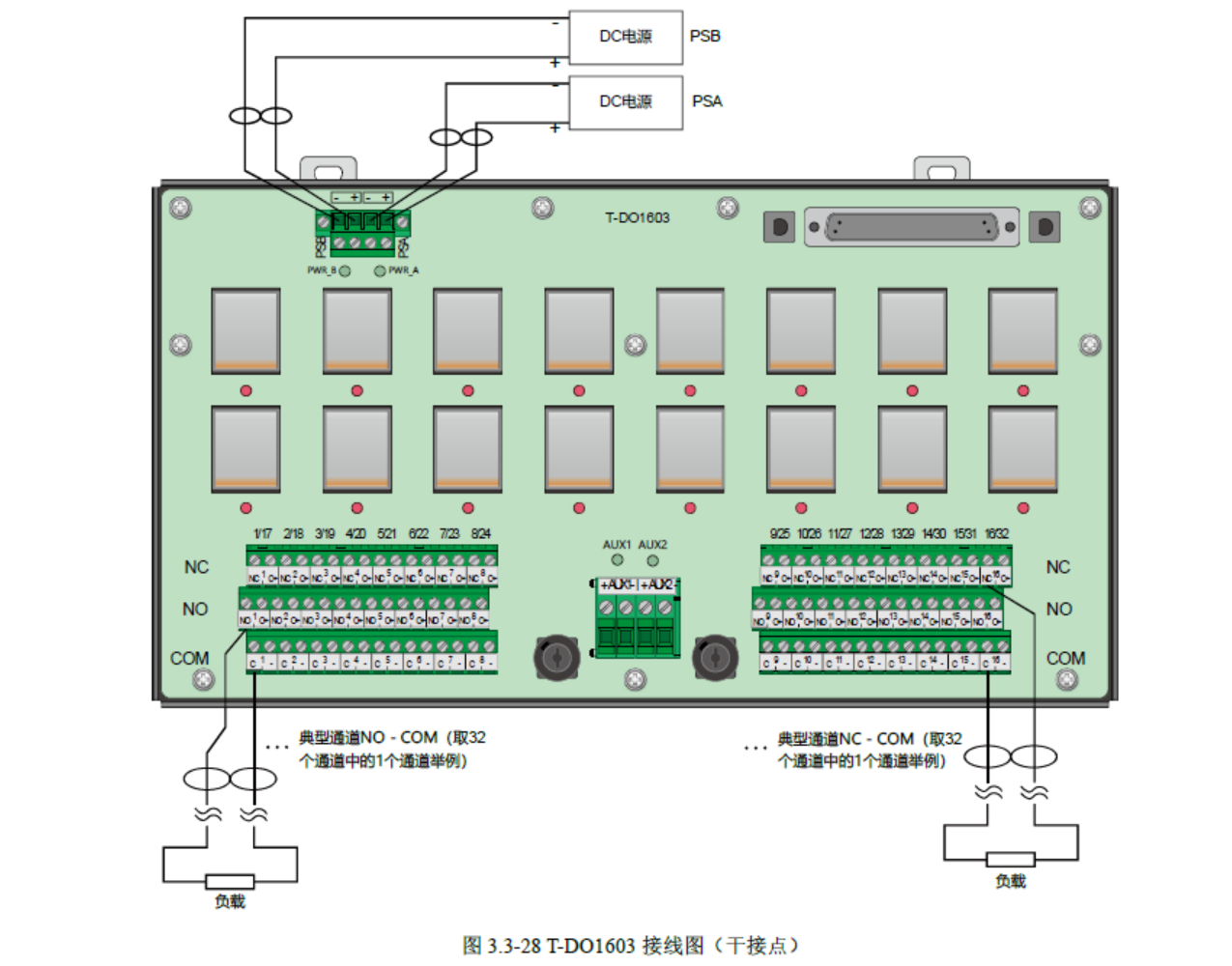

输出为干接点接线↓

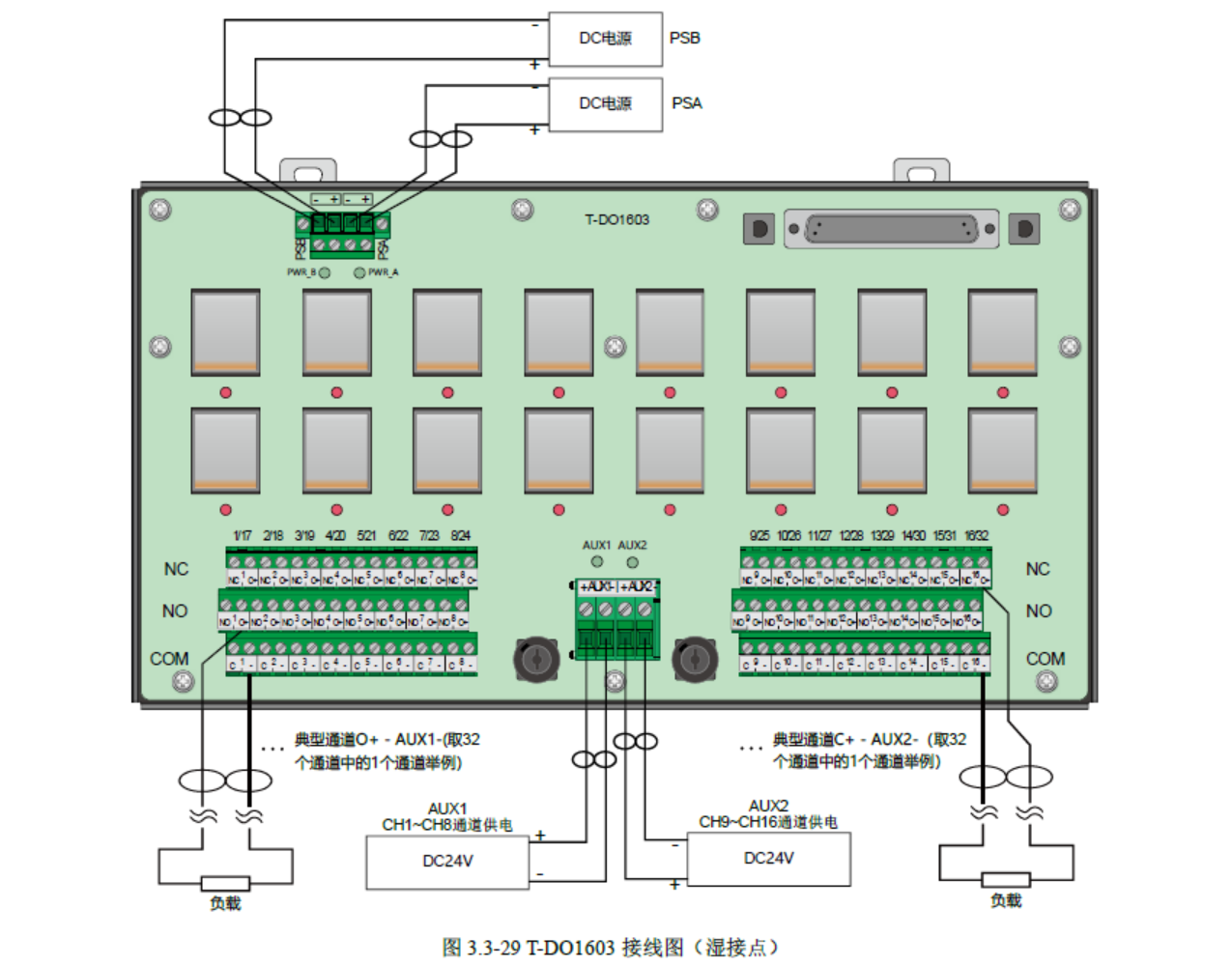

输出为24V DC湿接点接线↓

3.3.5. T-OSPxx端子板接线

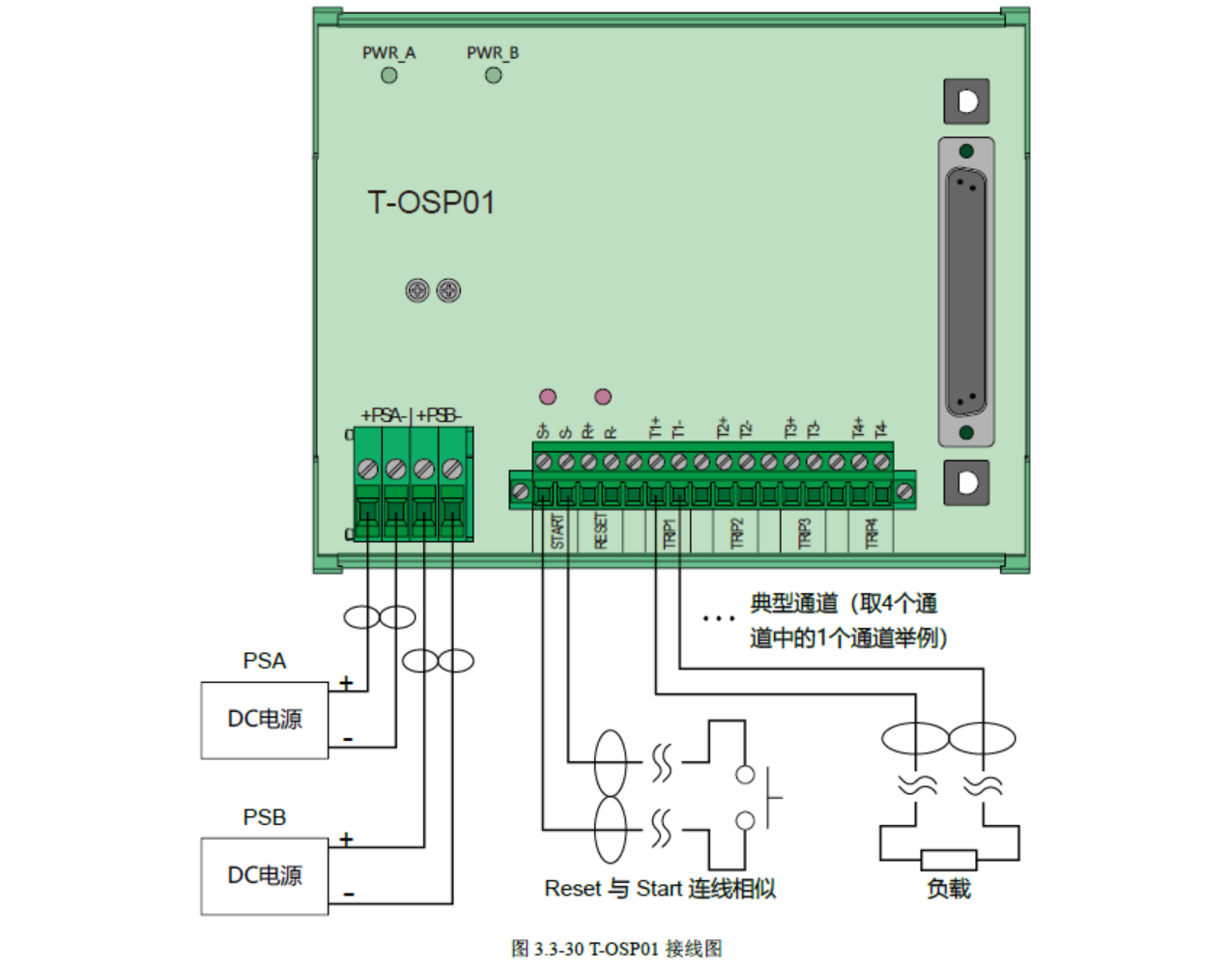

T-OSP01端子板接线

T-OSP01端子板接线

T-OSP02端子板接线

T-OSP02端子板接线

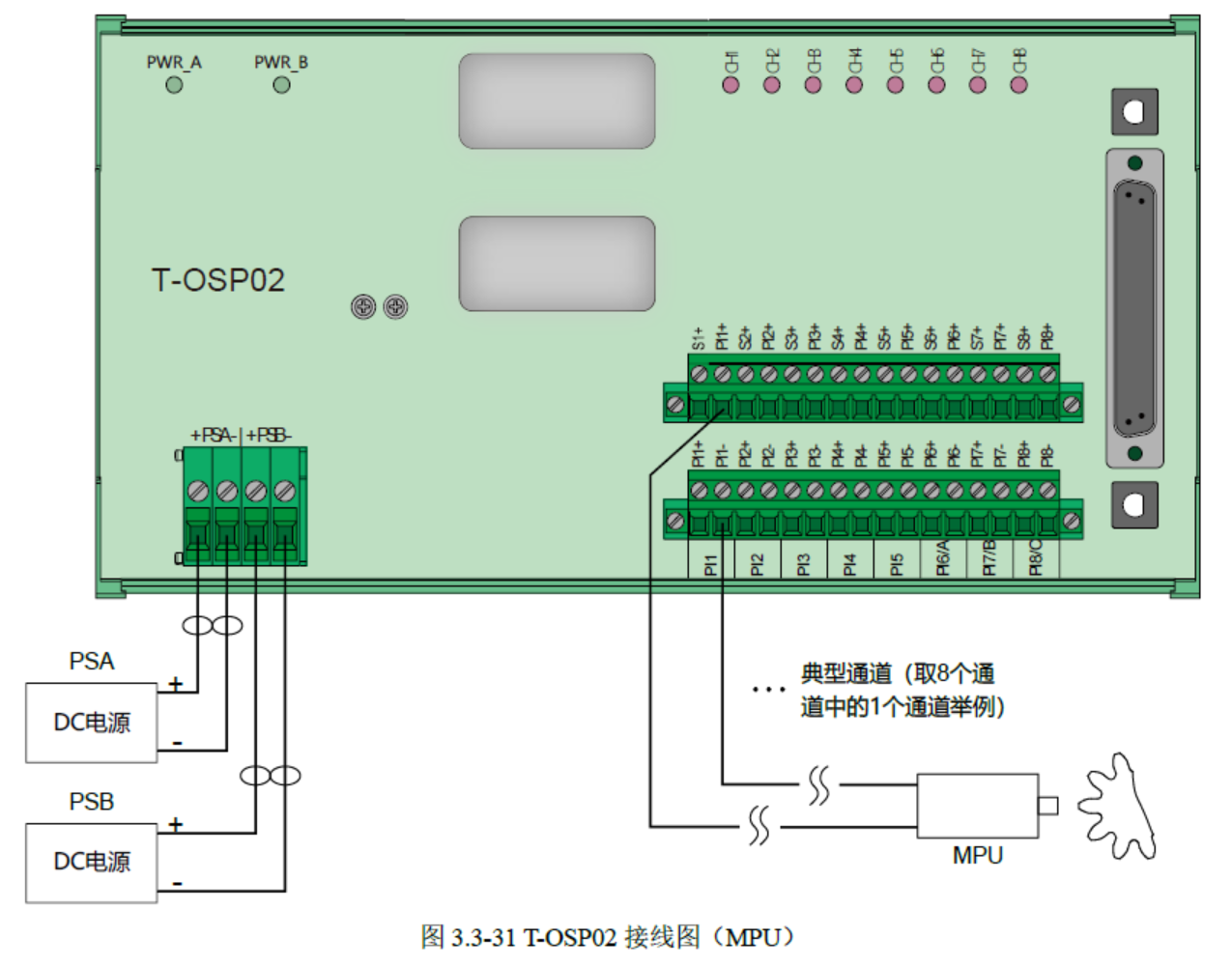

磁阻探头(MPU/Passive)接线↓

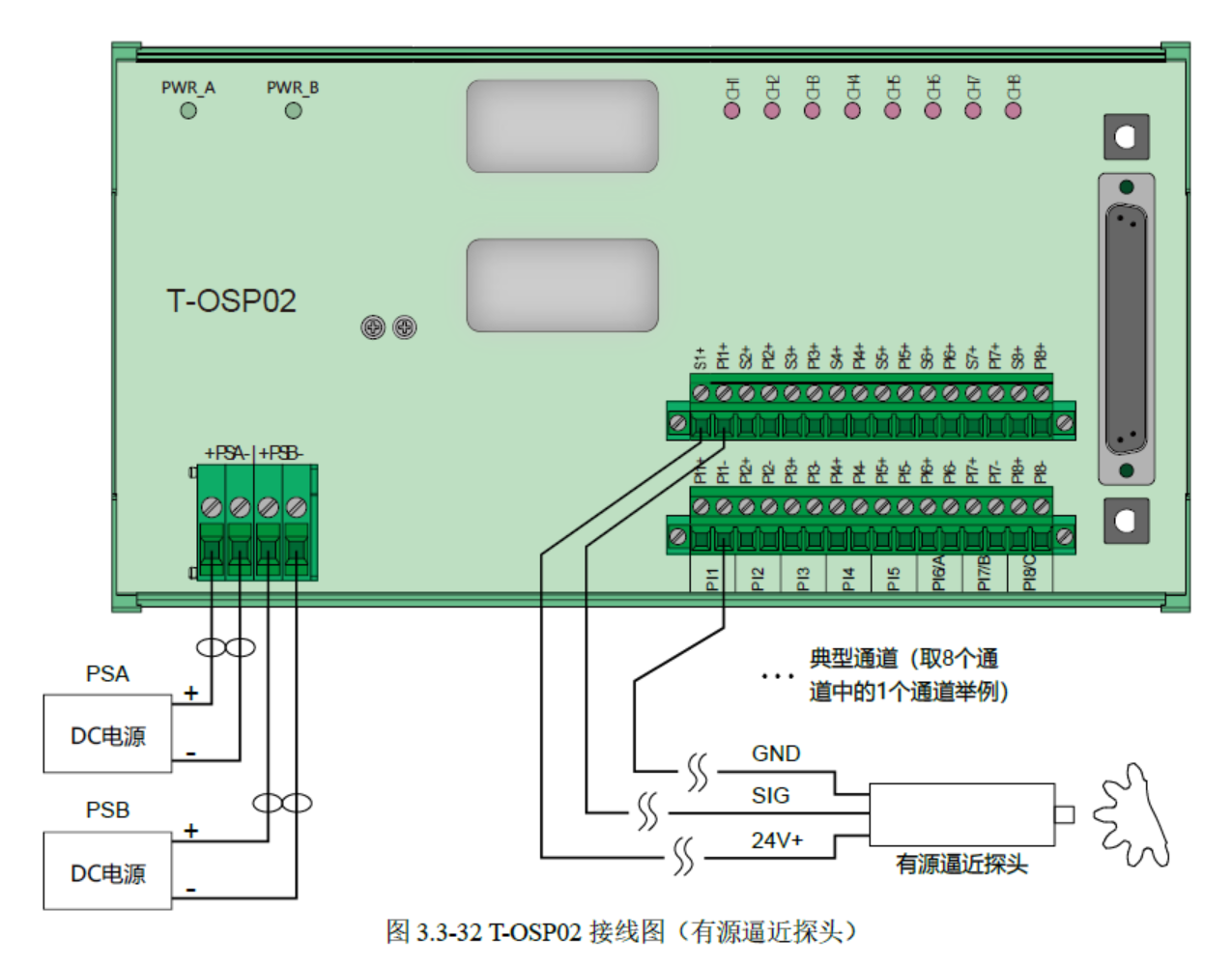

有源逼近探头(Active)接线↓

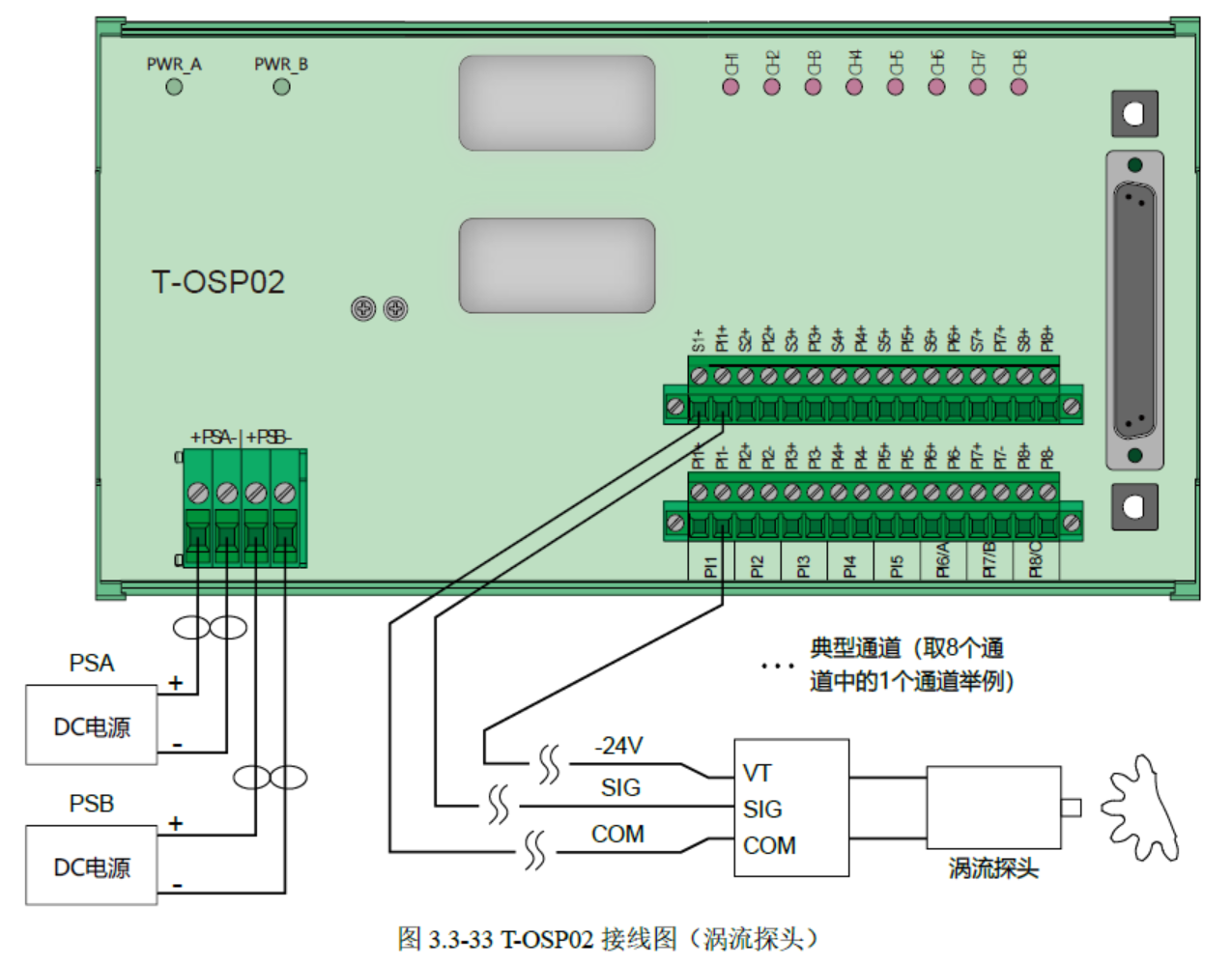

涡流探头(Active)接线↓

3.3.6. T-SCM01端子板接线

T-SCM端子板接线

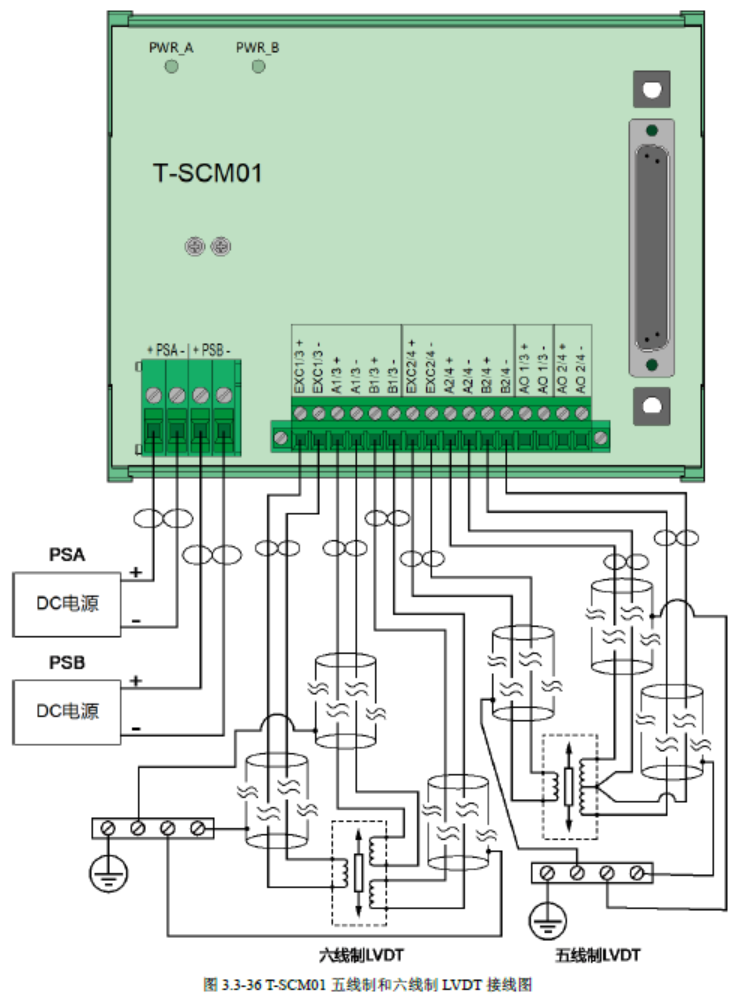

五线和六线制LVDT接线↓

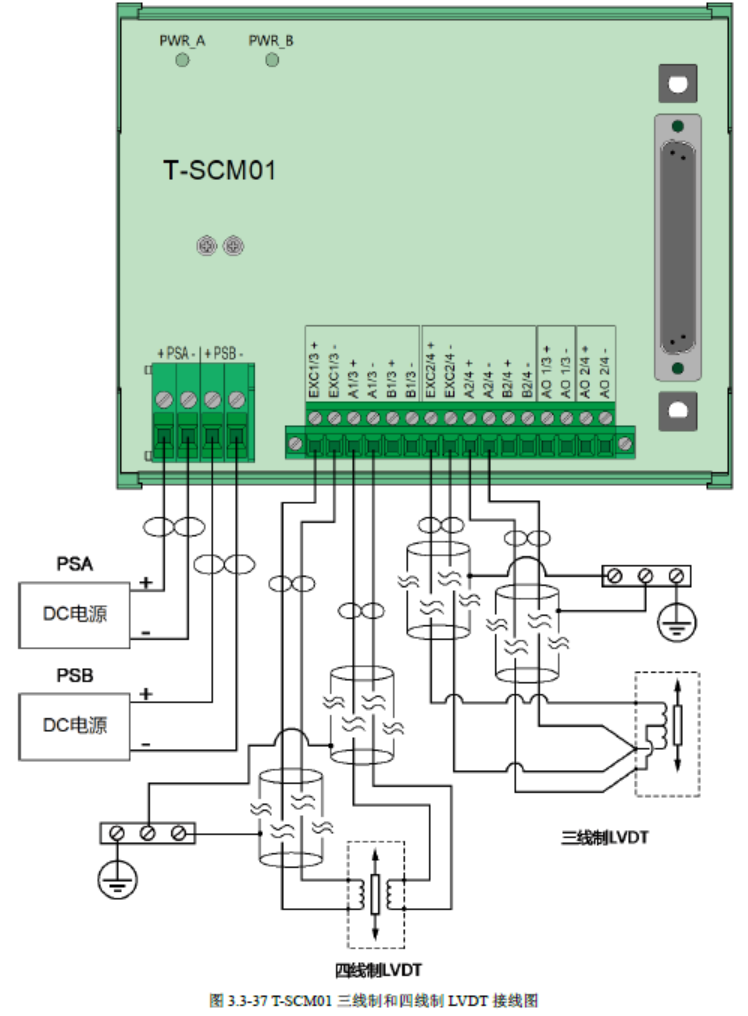

三线和四线制LVDT接线↓

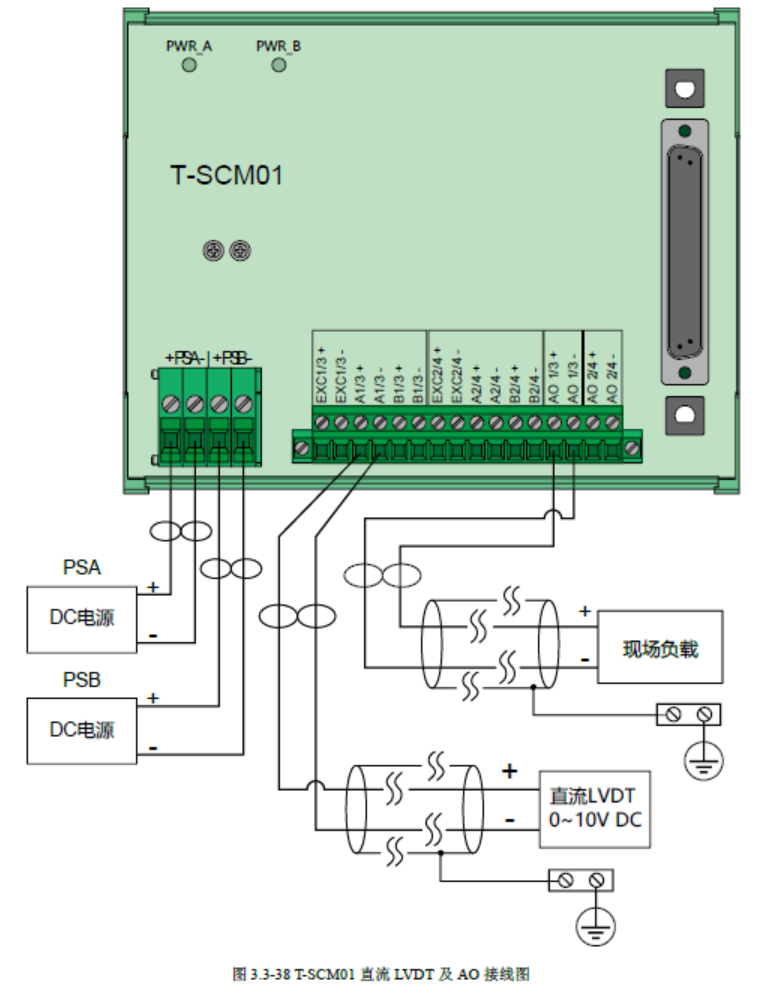

直流LVDT及AO接线↓

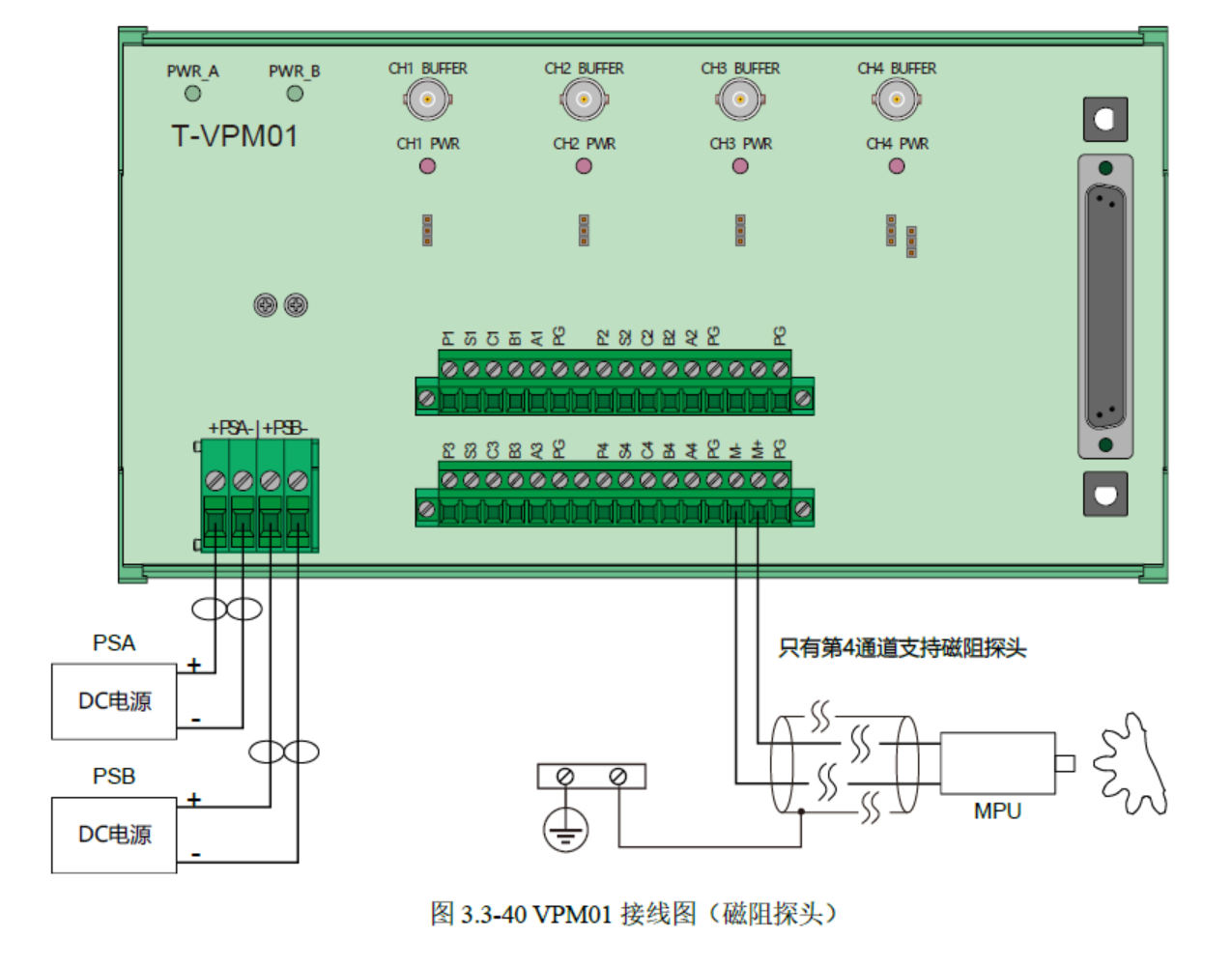

3.3.7. T-VPM01端子板接线

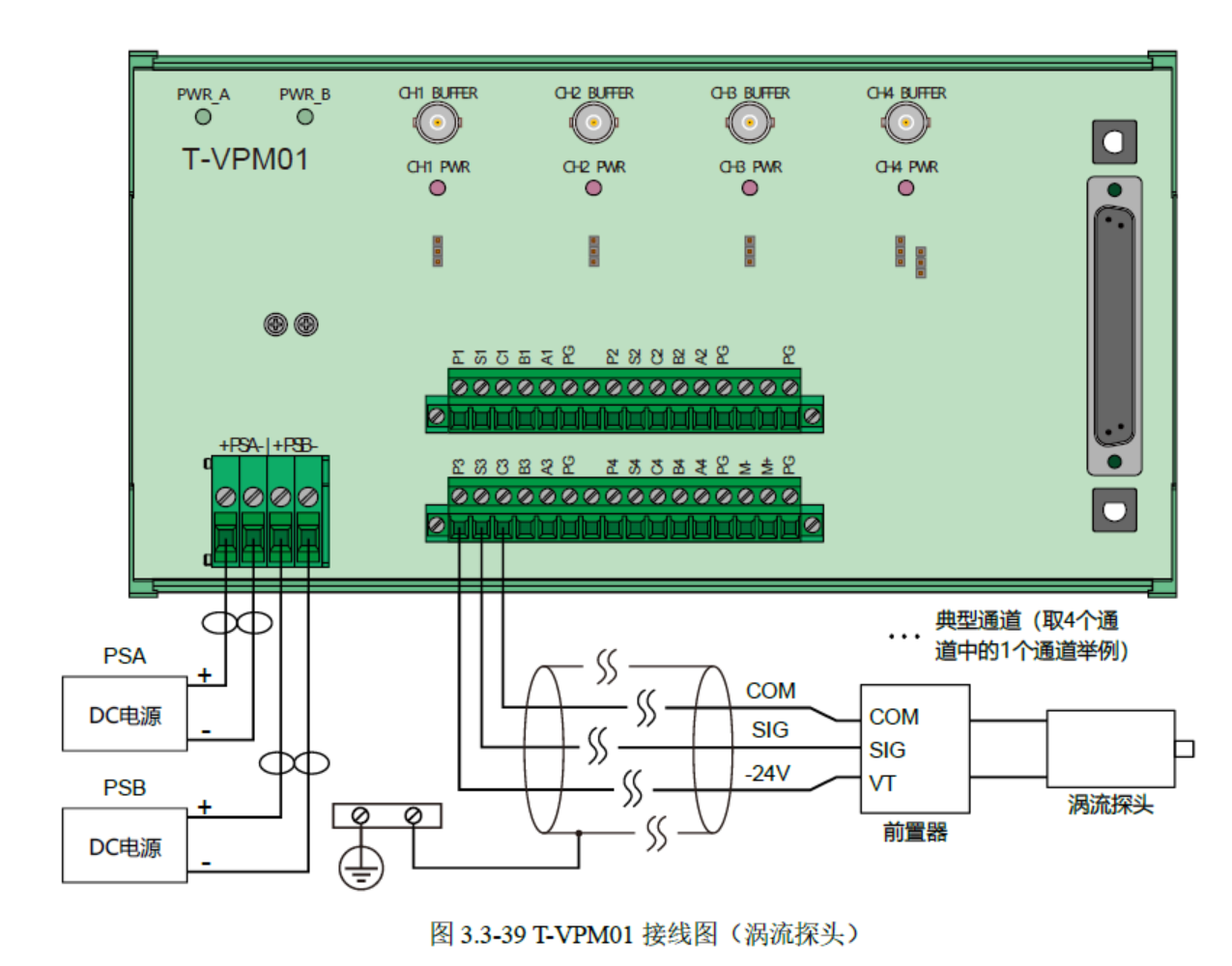

T-VPM01端子板接线
五线和六线制LVDT接线↓

三线和四线制LVDT接线↓
