3.2. 系统的指示灯

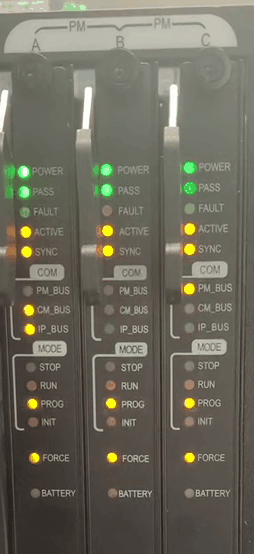

3.2.1. PM01模块指示灯
指示灯 |
正常状态 |
描述 |
|
|
POWER |
常亮 |
模块供电正常 |
PASS |
常亮 |
模块自检正常 |
|
FAULT |
灭 |
亮(红灯)：模块有故障 |
|
ACTIVE |
常亮 |
常亮：RUN
闪烁：STOP
灭：无工程
|
|
SYNC |
常亮 |
常亮：工程同步完成
闪烁：同步中
灭：无工程
|
|
FORCE |
亮/灭 |
亮：有变量被强制
灭：无变量被强制
|
|
BATTERY |
灭 |
亮：电池电压低，需更换电池
灭：电池电压正常
|
|
COM |
|||
PM_BUS |
闪烁 |
PM_BUS通讯正常 |
|
CM_BUS |
闪烁 |
CM_BUS通讯正常 |
|
IP_BUS |
闪烁 |
IP_BUS通讯正常 |
|
MODE |
|||
STOP |
灭 |
亮：钥匙开关在STOP位置 |
|
RUN |
灭 |
亮：钥匙开关在RUN位置 |
|
PROG |
亮 |
亮：钥匙开关在PROG位置 |
|
INIT |
灭 |
亮：钥匙开关在INIT位置 |
|

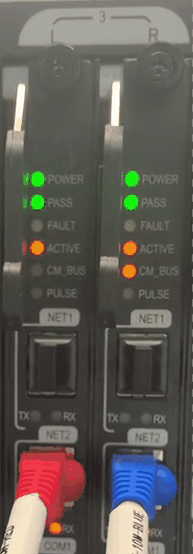

3.2.2. CM01模块指示灯
指示灯 |
正常状态 |
描述 |
|
|
POWER |
常亮 |
模块供电正常 |
PASS |
常亮 |
模块自检正常 |
|
FAULT |
灭 |
亮(红灯)：模块有故障 |
|
ACTIVE |
常亮 |
常亮：模块已配置、使用
灭 ：模块未配置
|
|
CM_BUS |
闪烁 |
闪烁：CM_BUS通讯正常
灭 ：CM_BUS无通讯
|
|
PULSE |
常亮/灭 |
常亮：校时脉冲输入正常
灭 ：无校时脉冲输入或未配置
|

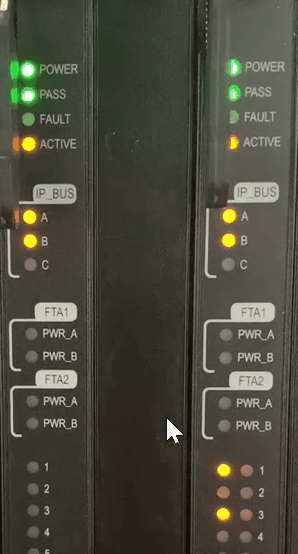

3.2.3. IO模块指示灯
指示灯 |
正常状态 |
描述 |
|
|
POWER |
常亮 |
模块供电正常 |
PASS |
常亮 |
模块自检正常 |
|
FAULT |
灭 |
亮(红灯)：模块有故障 |
|
ACTIVE |
常亮 |
常亮：模块激活，使用中
灭 ：模块未激活
|
|
IP_BUS |
闪烁 |
闪烁：IP_BUS通讯正常
灭 ：IP_BUS无通讯
|
|
FTA1 (端子板1供电) |
|||
PWR_A |
灭 |
常亮：端子板A路供电异常
灭 ：端子板A路供电正常
|
|
PWR_B |
灭 |
常亮：端子板B路供电异常
灭 ：端子板B路供电正常
|
|
FTA2 (端子板2供电) |
|||
PWR_A |
灭 |
常亮：端子板A路供电异常
灭 ：端子板A路供电正常
|
|
PWR_B |
灭 |
常亮：端子板B路供电异常
灭 ：端子板B路供电正常
|
|

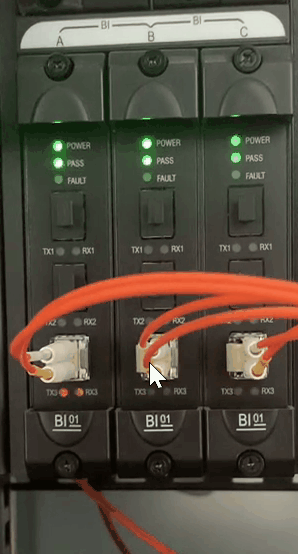

3.2.4. BI01模块指示灯
指示灯 |
正常状态 |
描述 |
|
|
POWER |
常亮 |
模块供电正常 |
PASS |
常亮 |
模块自检正常 |
|
FAULT |
灭 |
亮(红灯)：两组机架地址不一致/IP_BUS不对应 |
|
TX |
闪烁/灭 |
闪烁：IP_BUS发送正常
灭 ：无光模块或IP_BUS发送异常
|
|
RX |
闪烁/灭 |
闪烁：IP_BUS接收正常
灭 ：无光模块或IP_BUS接收异常
|
