模块参数配置

1. 主处理器模块PM01参数

IP_BUS通讯参数/周期通讯从站应答超时时间
默认：120微秒；
IP_BUS总线方式扩展：每增加1个扩展机架，配置时间加10微秒；
若光纤的长度超过1km：每增加1km，配置时间增加10微秒；
校时脉冲参数/校时脉冲源选择
一般情况下，配置为“PM本地”；
_images/PM01%E5%8F%82%E6%95%B0.gif

2. IO模块参数

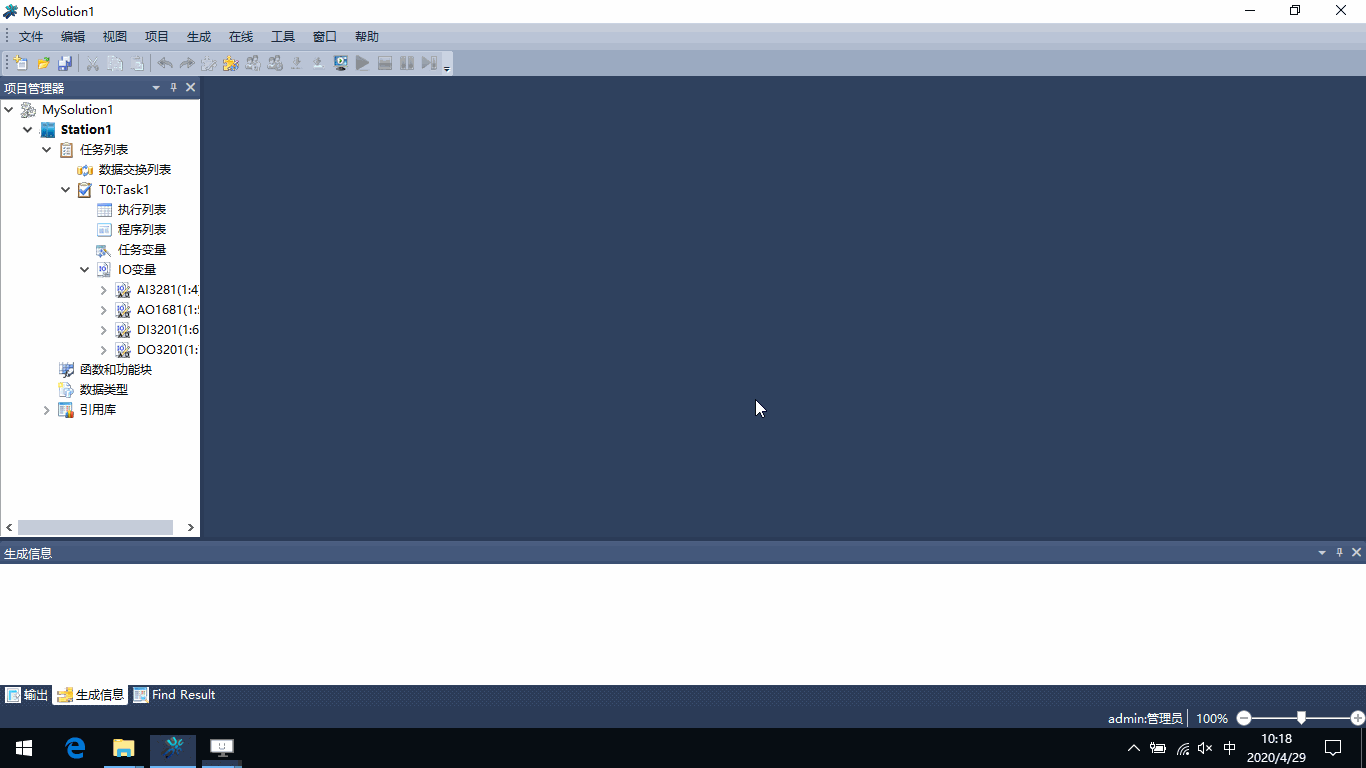

IO模块的“xx通道配置”
通道使能：对于没有接端子板的通道，应取消“通道使能”列的选择；
连线诊断使能：对于没有使用的通道，应取消“连线诊断使能”列的选择；
_images/IO%E6%A8%A1%E5%9D%97%E5%8F%82%E6%95%B0.gif

3. 通讯模块CM01参数

3.1 使用Architect Program软件，手动对控制器校时

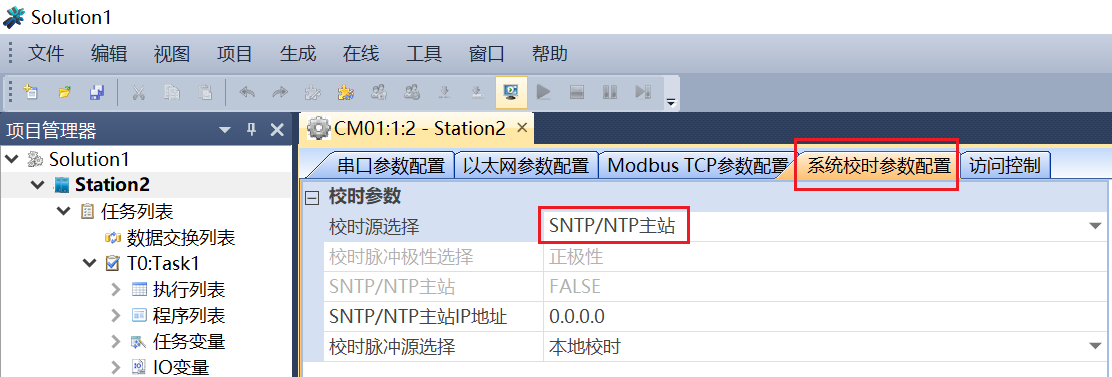

  1. 如下图，“校时源选择”配置为“SNTP/NTP主站”，下装后生效;

_images/%E6%89%8B%E5%8A%A8%E6%A0%A1%E6%97%B6_CM%E6%A0%A1%E6%97%B6%E5%8F%82%E6%95%B0%E9%85%8D%E7%BD%AE.PNG

  1. 在菜单项“文件”中选择“校时…”;

_images/%E6%96%87%E4%BB%B6_%E6%A0%A1%E6%97%B6.png

  1. 在校时对话框中填写控制器的IP,然后点击“校时”;

_images/%E6%A0%A1%E6%97%B6%E5%AF%B9%E8%AF%9D%E6%A1%86.png

3.2 使用SNTP/NTP协议，自动更新控制器日期时间

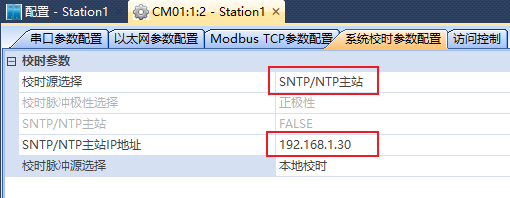

_images/%E9%85%8D%E7%BD%AESNTP%E6%A0%A1%E6%97%B6.png

配置项

内容

校时源选择

SNTP/NTP主站

SNTP/NTP主站IP地址

192.168.1.30 [1]

所使用的SNTP/NTP时钟服务器一般接收GPS、北斗卫星的发出的信号，解析出准确的日期、时间等信息，基于SNTP/NTP协议向客户端设备提供校时服务。 上面的配置实现：TSxPlus作为客户端，周期性的从时钟服务器获取日期、时间。

如果项目中没有SNTP/NTP时钟服务器硬件设备，可配置1台电脑作为SNTP服务器 [2] ， 点击下载 配置的方法。

注

3.3 上位软件利用PC时间，自动更新控制器日期时间

InTouch配置的方法： 点击下载

Architect View 2.1配置的方法： 点击下载

3.4 每天接收一次脉冲信号，对控制器校时

配置和程序参考： 点击下载
